TXT2SCL：博途文本转SCL工具
TXT2SCL 可以根据工程师输入的自然语言需求，自动生成对应的 SCL 程序代码，并自动导入 TIA Portal 项目。
梯形图转SCL | 需求文本转SCL | 梯形图在线查看 | 博途编程文档MCP | AI模型价格对比 | AI工具导航 | ONNX模型库 | Vibe Coding教程 | PLC在线仿真器 | Tripo 3D | Meshy AI | ElevenLabs | KlingAI | ArtSpace
在 Siemens TIA Portal 项目开发过程中，SCL（Structured Control Language）越来越受到 PLC 工程师的欢迎。
相比传统梯形图（LAD），SCL 更接近高级编程语言，适合复杂算法、数据处理、状态机以及大型项目的软件工程化管理。
但是，在实际开发过程中，工程师经常遇到这样的问题：
已经明确了控制需求，但还需要手动创建程序块、定义变量、编写大量基础代码。
例如：
- 编写一个电机控制 FB；
- 创建一个设备状态机；
- 实现报警处理逻辑；
- 编写数据转换和计算函数。
这些任务通常具有较强的模式化特点，重复编写代码会消耗大量时间。
为了解决这个问题，我们推出了 TXT2SCL 博途文本转 SCL 工具。
TXT2SCL 可以根据工程师输入的自然语言需求，自动生成对应的 SCL 程序代码，并自动导入 TIA Portal 项目。
通过 AI 辅助编程，将“描述控制需求”转换为“可执行 PLC 代码”，帮助工程师提高开发效率。
1、TXT2SCL 解决的问题
在传统 PLC 开发流程中，工程师通常需要经历：
- 分析控制需求；
- 创建 OB/FB/FC 程序块；
- 定义输入输出变量；
- 编写 SCL 逻辑；
- 调试和修改代码。
对于简单逻辑，这个过程没有问题。
但对于大量类似的功能开发，例如：
- 电机启停控制；
- 气缸顺序控制；
- 报警管理；
- 状态机框架；
- 数据处理函数；
手工编写 SCL 会产生大量重复劳动。
TXT2SCL 通过 AI 理解工程需求，将自然语言描述转换为结构化 SCL 代码，直接将生成的代码自动导入 TIA Portal，可进一步调整。
2、博途插件安装方法
TXT2SCL 配合博途插件使用，因此需要先下载并安装博途插件。
2.1 下载插件压缩包
TXT2SCL 工具需要配合 TIA Portal Add-In 插件使用。
首先下载插件压缩包：博途V19插件下载链接
下载完成后，将压缩包保存到本地。
2.2 安装 TIA Portal Add-In 插件
解压下载的插件压缩包。找到其中的 MigratorAddIn.addin 文件，将该文件复制到 TIA Portal V19 的 AddIns 目录，例如：
C:\Program Files\Siemens\Automation\Portal V19\AddIns
完成复制后，TIA Portal 即可识别该插件。
2.3 在 TIA Portal 中激活插件
打开 TIA Portal V19 项目，在Add-ins侧栏面板，找到 博途项目迁移工具（MigratorAddIn），在右键菜单中选择“激活”，即可启用插件。
3、TXT2SCL 使用方法
整个流程非常简单：
- 在 TIA Portal 程序块上打开右键菜单；
- 输入控制需求；
- 提交生成 SCL。

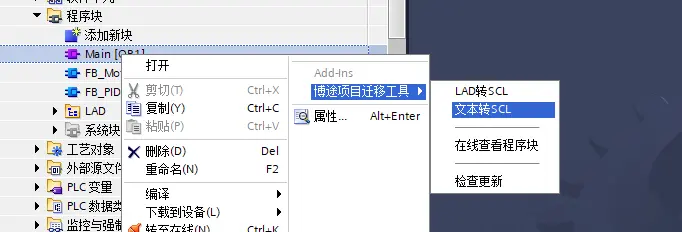

3.1 选择“文本转 SCL”
打开 TIA Portal 项目。
在项目树中任意选择一个程序块，点击鼠标右键，在菜单中选择：
博途项目迁移工具 → 文本转SCL
插件会打开文本输入窗口。

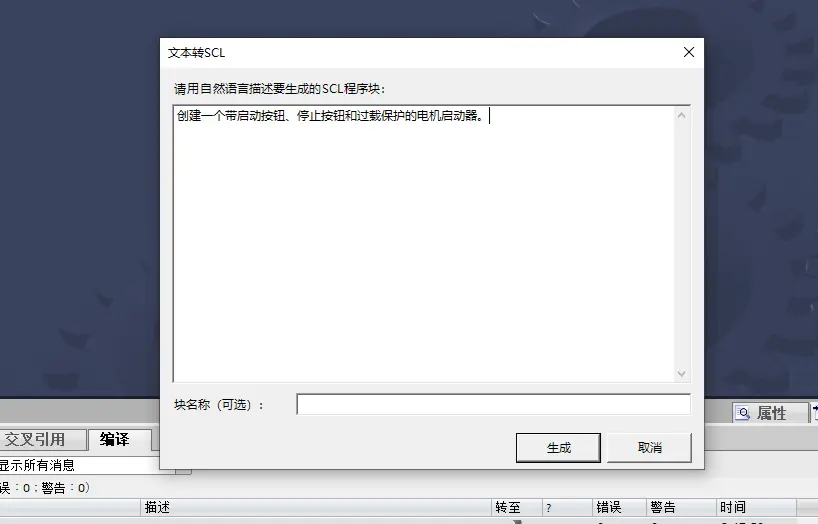

3.2 输入需求描述
在弹出的对话框中输入希望实现的功能需求：
例如：
创建一个带启动按钮、停止按钮和过载保护的电机启动器。
目标块的名称是可选的，如果不填写，工具会根据内容生成默认名称。
3.3 提交生成 SCL
点击提交按钮。

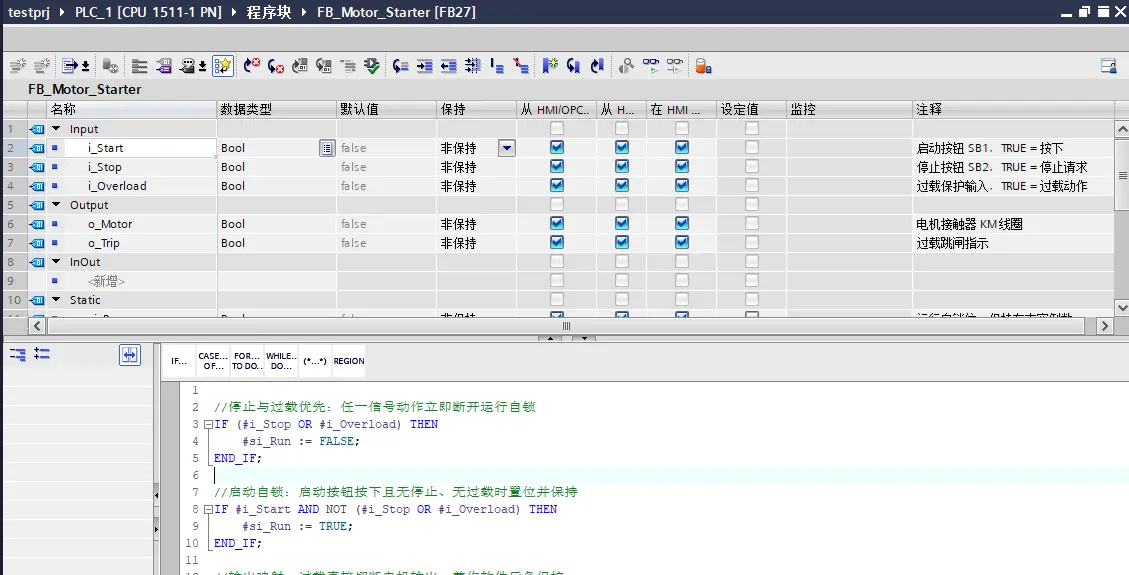

TXT2SCL 会根据需求生成对应的 SCL 程序，并自动导入TIA Portal：
4、TXT2SCL 适合哪些场景？
4.1 快速创建 PLC 功能块
很多 PLC 功能具有固定结构：
- 电机控制；
- 阀门控制；
- 气缸控制；
- 报警管理；
- 顺序控制。
工程师只需要描述功能需求，即可快速生成基础代码。
4.2 辅助老项目重构
传统 PLC 项目中，大量程序可能采用 LAD 编写。
当项目需要：
- 软件重构；
- 标准化开发；
- Git 版本管理；
- AI 辅助维护；
SCL 文本代码更加方便管理。
TXT2SCL 可以帮助工程师快速建立 SCL 程序框架。
4.3 AI 辅助 PLC 编程
传统 PLC 编程依赖：
- 熟悉设备工艺；
- 熟悉 TIA Portal；
- 熟悉 IEC 61131-3 语言。
AI 编程工具的发展，使工程师可以通过自然语言描述需求，让 AI 辅助完成代码生成。
不过，PLC 程序最终仍需要：
- 工程师审核；
- TIA Portal 编译；
- PLC 仿真测试；
- 现场验证。
TXT2SCL 的定位不是替代工程师，而是减少重复编码工作，让工程师更多关注控制逻辑和系统设计。
5、从需求到代码：新的 PLC 开发方式
过去：
需求
↓
PLC工程师分析
↓
手写SCL
↓
调试现在：
需求描述
↓
TXT2SCL
↓
SCL代码
↓
TIA Portal编译
↓
调试优化这种方式让 PLC 编程更加接近现代软件开发流程。
工程师可以把更多时间投入到：
- 系统架构设计；
- 控制策略优化；
- 设备调试；
- 工艺改进。
6、结束语
TXT2SCL 为控制工程师提供了一种新的 PLC 编程方式。
通过自然语言描述控制需求，即可快速生成 SCL 程序代码：
- 降低重复编码工作量；
- 加快功能块开发速度；
- 帮助 PLC 项目软件化管理；
- 探索 AI 辅助自动化开发模式。
对于需要快速创建 PLC 功能、重构传统项目或者尝试 AI 辅助编程的工程师来说，TXT2SCL 可以成为一个实用的开发工具。
