像PyTorch这样的框架之所以易于使用，是因为它们隐藏了GPU层面发生的所有复杂性。

但如今的公司和研究实验室正在寻找能够深入了解PyTorch内部工作原理、解释计算预算去向、调试GPU并使LLM更具性能的工程师。

以下是9个简单解释的概念，将帮助你更好地理解GPU。

• 1、2、3：讨论GPU计算硬件
• 4、5、6：讨论GPU内存
• 7、8：讨论程序如何在GPU上执行
• 9：讨论多个GPU如何连接在一起

让我们开始吧！

1. 流式多处理器

流式多处理器（SM）是NVIDIA GPU的核心计算单元。

它类似于CPU的核心，但有一个主要区别：它可以并行执行指令和特定操作，如矩阵乘法，速度快得多。

虽然CPU核心针对单线程的高速执行进行了优化，但GPU上的SM针对跨多个线程的高吞吐量进行了优化（并行运行大量线程）。

流式多处理器（SM）之所以如此命名，是因为：

• 它处理数据流（需要类似计算的数据输入持续提供给它）
• 它包含多个处理单元，可以并行执行数据流上的计算

SM的主要组件包括：

• CUDA核心（INT32、FP32、FP64）：用于基本算术计算
• 张量核心：用于矩阵乘法计算
• Warp调度器和分发单元：用于选择下一个运行的线程组（warp）
• 加载/存储（LD/ST）单元：用于在内存和寄存器之间移动数据
• 寄存器/寄存器文件：用于临时存储每个线程的数据
• L1缓存：用于临时存储要在SM组件之间使用的数据
• 共享内存：与L1缓存相同的SRAM分区，可用于存储数据。虽然L1自动缓存数据，但共享内存可以以编程方式使用。

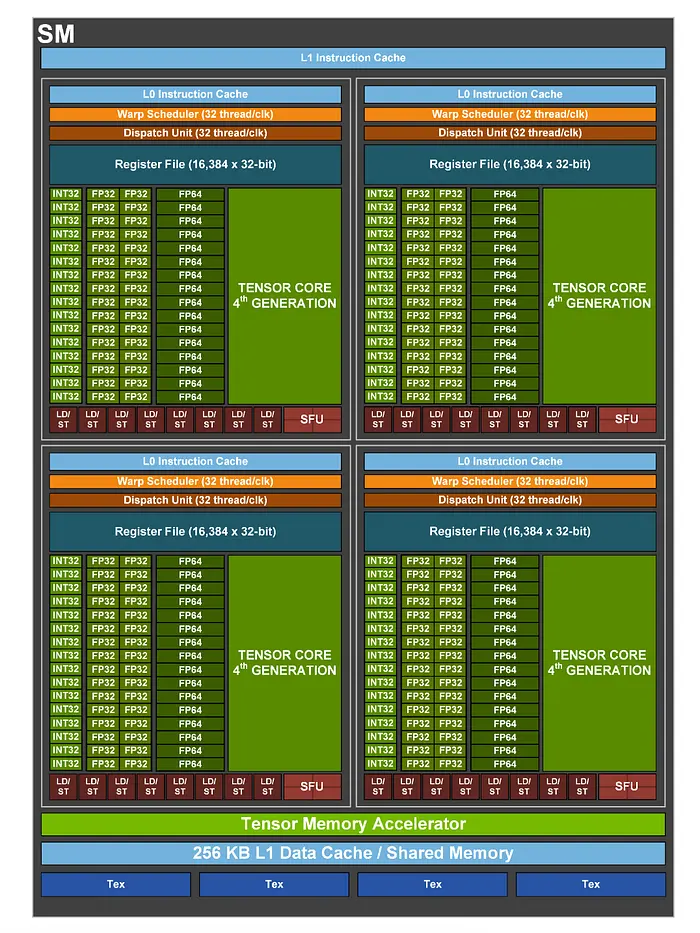

以下是NVIDIA H100 GPU的SM架构图。单个H100 SXM有132个这样的SM。

虽然上述组件在GPU中最常见，但你可以在H100 GPU中看到更多组件，例如：

• SFU（特殊功能单元）：用于执行指数、对数和三角函数。
• 纹理（Tex）单元：用于高效处理表面纹理数据
• 张量内存加速器：用于在全局内存和共享内存之间高效移动多维数据
• L0和L1指令缓存：小型快速缓存内存，将常用指令存储在计算核心附近

2. CUDA核心

CUDA（计算统一设备架构）核心在SM中每个时钟周期处理一个简单的算术操作，如整数和浮点计算。

不同的CUDA核心处理不同类型的数值精度，如INT32、FP32和FP64，如上图架构图所示。

H100 SXM GPU具有：

• 每个SM 128个FP32 CUDA核心
• 每个GPU 16,896个FP32 CUDA核心

CUDA核心比CPU核心简单得多。虽然CPU核心可以执行复杂操作，但CUDA核心的工作是作为基本算术的简单计算器。正是这些核心的大规模并行计算使GPU如此强大。

请注意，"CUDA核心"一词指的是硬件，与CUDA软件生态系统没有直接关系。

3. 张量核心

张量核心是SM中的专用单元，可以执行快速矩阵乘加操作。

这些操作构成了深度学习工作负载的大部分，由张量核心处理，而非矩阵操作（如激活函数、归一化和逐元素操作）则由CUDA核心处理。

NVIDIA于2017年在Volta GPU架构中首次引入张量核心，极大地加速了神经网络训练工作流程。

张量核心还针对不同的数值精度进行了专门优化，如FP16、BF16、TF32和FP64。H100 GPU具有针对低精度格式（如FP8）的专用张量核心，而Blackwell系列GPU则包含针对FP4（具体为NVFP4）的张量核心。

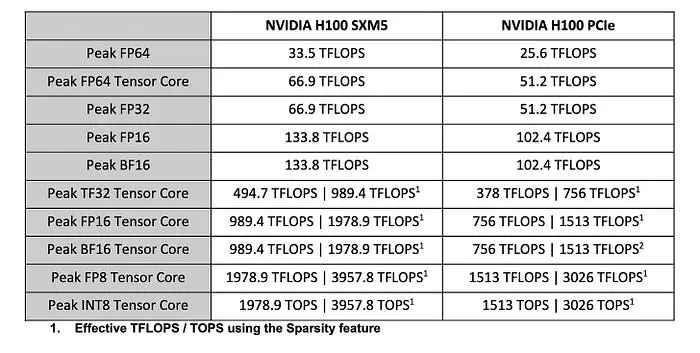

你经常会看到GPU规格中讨论TFLOPS，这指的是GPU张量核心和CUDA核心的性能。

4. 高带宽内存

高带宽内存（HBM）是GPU的主内存。它也称为全局内存或VRAM。这是存储模型权重、激活值和KV缓存的内存。

HBM安装在GPU芯片旁边，与直接蚀刻在芯片上的较小内存组件（L2、L1和寄存器文件）一起工作（片上内存）。

它是一种动态随机存取内存（DRAM），提供更大的容量，比片上内存更便宜，而片上内存是一种静态随机存取内存（SRAM），速度极快但容量小得多。

5. 片上内存

片上内存包括直接蚀刻在芯片上的内存组件，因此称为"片上"。

这些是静态随机存取内存（SRAM）的一种，读写数据速度极快，但比HBM小得多。

按访问速度升序和容量降序排列，这些是：

• L2内存/缓存（在GPU的所有SM之间共享）
• L1内存/缓存（在SM的组件之间共享）
• 寄存器

在上图所示的H100 SM架构图中，你可以看到指令和数据缓存根据它们存储的内容分别标记。另外，"寄存器文件"指的是寄存器的数组或集合，而不是单个寄存器。

像FlashAttention这样的算法通过利用这种内存层次结构来加速计算。FlashAttention将注意力计算分割成适合片上内存的小块（称为Tiles），而不是反复从HBM读取中间数据。

6. 内存带宽

内存带宽是数据在HBM和SM之间移动的速率。通常以GB/s或TB/s为单位报告。

一些流行NVIDIA GPU的峰值内存带宽如下：

• L40S：864 GB/s
• A100 80GB SXM：2 TB/s
• H100 SXM：3.35 TB/s
• B100：8 TB/s

对于LLM推理，每个解码步骤都从HBM加载所有模型权重到计算核心（张量/CUDA核心），为每个序列生成一个token。这导致了内存带宽瓶颈，因为移动数据的速度比SM计算的速度慢得多。

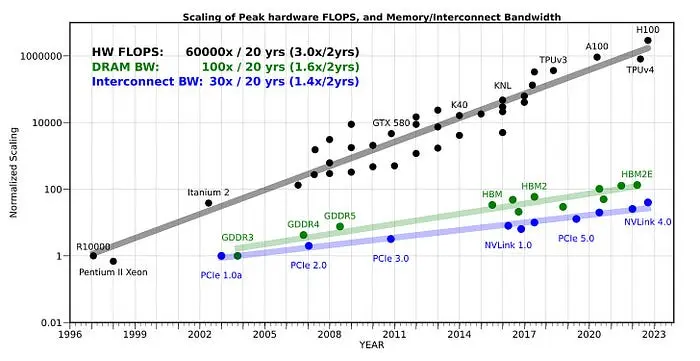

这被描述为**内存墙，**处理器速度的提高比内存速度快得多。这使得大多数LLM推理，特别是解码，是内存密集型而非计算密集型。

7. 内核

内核是一个在多个GPU线程上并行运行的函数，每个线程在不同数据上执行相同的操作。这称为**单指令多线程（SIMT）**执行模型。

PyTorch函数可能会启动一个或多个内核，具体取决于所需的操作。

如果你听说过，内核融合是一种流行的技术，它将多个GPU内核组合成一个，使中间结果保留在寄存器或共享内存中，而不是写入和读回全局内存。FlashAttention是用于注意力相关计算的融合内核的示例。

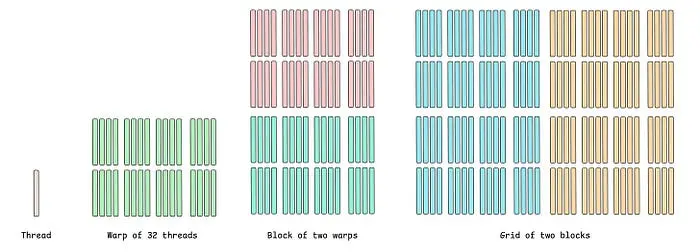

8. 线程、Warp、块和网格

CUDA（计算统一设备架构）是NVIDIA的GPU编程软件生态系统。使用CUDA在GPU上编程执行被组织成多个层次，理解这些层次很重要。

线程是GPU上最基本的执行单元。每个线程都有自己的一组私有寄存器。

32个线程的组称为Warp。warp中的所有线程在SM上并行执行相同的操作。这使得warp成为GPU上真正的执行单元。

线程被分组为块，在单个SM上运行并共享其共享内存。块包含多个线程，这些线程自动分成warp执行。

网格是与内核一起启动的块组。网格中的块是独立的，GPU可以将它们调度到任何可用的SM上。这种执行层次结构使内核可以在SM上扩展。

NVIDIA还在其Hopper架构中引入了线程块集群，其中多个块被分组在一起在相邻的SM上运行，并使用分布式共享内存（DSM）高效共享数据。块集群位于CUDA执行层次结构中的块和网格之间。

需要注意的是，在CUDA中，程序员可以定义线程数量以及网格和块的维度。但是，warp不是由程序员直接创建的。相反，GPU自动将每个块中的线程分组为32个线程的warp进行执行。

9. PCIe、NVLink和NVSwitch

GPU很少单独使用，而是与其他GPU连接以形成大规模数据中心。它们按以下层次结构排列：

• 服务器或节点（4到8个GPU）
• 服务器机架（10到100个GPU）
• 集群或Pod（100到1000个GPU）
• 数据中心（10,000到100,000个GPU）

各种互连用于GPU间通信。我们讨论的三个重要互连是：

• PCIe
• NVLink
• NVLink与NVSwitch

PCIe是连接硬件组件（如GPU）到CPU和彼此之间的标准总线。

第5代PCIe提供128 GB/s，第6代PCIe提供256 GB/s的双向GPU到GPU带宽。

将其与NVIDIA专有的GPU到GPU互连NVLink进行比较，NVLink在带宽上是PCIe的重大升级。不同版本NVLink在两个GPU之间提供的双向带宽如下：

• H100上900 GB/s（NVLink 4）
• B200上1.8 TB/s（NVLink 5）
• Rubin上3.6 TB/s（NVLink 6）

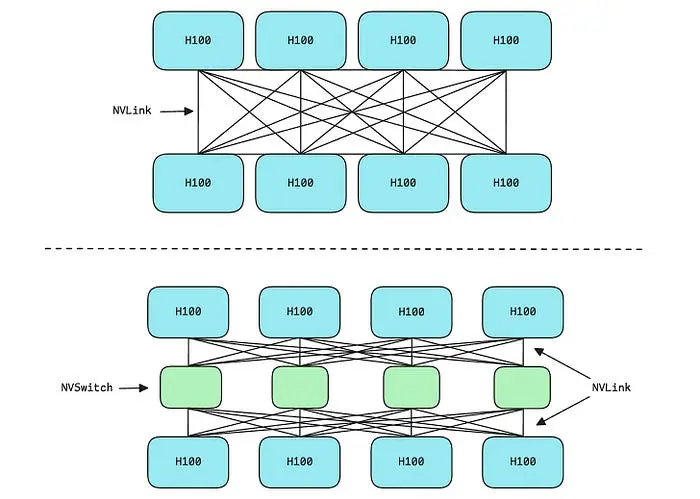

但是有一个问题：NVLink的总带宽在其连接的GPU之间共享。这意味着如果H100通过NVLink连接到三个其他H100 GPU，其900 GB/s带宽将在连接之间分配。

NVSwitch是NVIDIA的另一个专有系统，为此提供了解决方案。它是一种高带宽、低延迟的结构，连接单个系统内的多个GPU，允许它们在每个连接上共享完整的NVLink带宽。
