PROFINET 是每个西门子 S7-1200 和 S7-1500 PLC 的默认通信协议。PROFINET 接口内置于 CPU 中——无需额外模块。

但在 TIA Portal 中设置 PROFINET 网络涉及多个步骤，这些步骤必须按正确的顺序进行。您需要安装 GSD 文件，将 IO-Device 添加到网络，分配与物理设备匹配的设备名称，在正确的插槽中配置模块，设置 I/O 地址，并下载配置。

如果任何步骤出错——设备名称错误、GSD 版本不匹配、插槽中缺少模块——IO-Device 将显示红色错误图标，通信不会启动。

本指南将引导您完成整个过程：从创建项目到与正常工作的 PROFINET IO 系统联机。

0、简介

0.1 要求

项目 要求
PLC S7-1200（固件 V4.0+）或 S7-1500
软件 TIA Portal V13 SP1 或更高版本（推荐 V17+）
IO-Device 任何带有 GSDML 文件的 PROFINET IO 设备
网络 以太网交换机（推荐管理型），Cat5e/Cat6 电缆
工具 PRONETA 或 Profinet Commander（用于在物理网络上分配设备名称）

0.2 PROFINET 在 TIA Portal 中的工作原理

TIA Portal 使用 Network view 和 Device view 来配置 PROFINET。

视图 您的操作
Network view 添加设备，在 IO-Controller 和 IO-Device 之间绘制 PROFINET 连接，查看完整拓扑
Device view 配置单个设备——模块、子模块、插槽、参数、I/O 地址
Topology view 定义设备之间的物理端口到端口布线（可选，但推荐用于诊断）

PLC 充当 IO-Controller。它管理 PROFINET 网络，向设备发送输出数据，并从设备接收输入数据。

每个现场设备（远程 I/O、驱动器、传感器等）充当 IO-Device。它响应控制器。

1、步骤 1：创建项目并添加 PLC

  1. 打开 TIA Portal → Create new project
  2. 输入项目名称和路径 → 单击 Create
  3. 单击 Configure a device → Add new device
  4. 选择 Controllers → SIMATIC S7-1200（或 S7-1500）→ 选择您的 CPU 型号和固件版本
  5. 单击 Add

TIA Portal 将打开您 PLC 的 Device view。

2、步骤 2：配置 PLC 的 PROFINET 接口

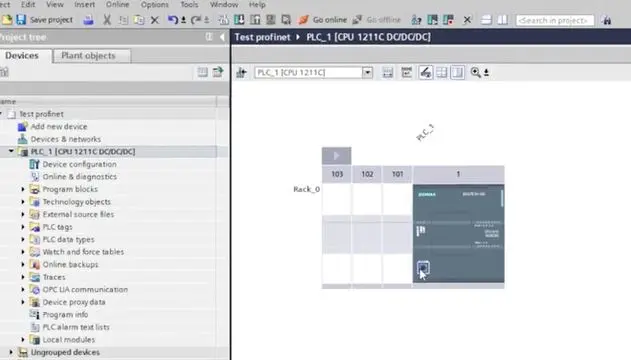

  1. 在 Device view 中，双击 PROFINET port（CPU 上的绿色以太网图标）
  2. 在 Properties 中，转到 PROFINET interface → Ethernet addresses
  3. 设置 PLC 的 IP 地址和子网掩码：
字段 示例
IP 地址 192.168.0.1
子网掩码 255.255.255.0

在 PROFINET interface → General 下，记下 PROFINET IO system 名称（默认：“PN/IE_1”）。这是您的 IO-Device 将连接到的 IO 系统。

3、步骤 3：为 IO-Device 安装 GSD 文件

如果 IO-Device 不是西门子产品，您需要先安装其 GSDML 文件。西门子设备已包含在 TIA Portal 硬件目录中。

  1. 转到 Options → Manage general station description files (GSD)
  2. 在 Source path 字段中，浏览到包含 GSDML .xml 文件的文件夹
  3. TIA Portal 会列出该文件夹中找到的所有 GSD 文件
  4. 选择您的设备文件 → 单击 Install
  5. 等待安装完成

该设备现在将出现在 Hardware Catalog 中制造商名称下。

有关 GSDML 文件的更多详细信息，请参阅：PROFINET GSD/GSDML 文件详解

4、步骤 4：将 IO-Device 添加到网络

  1. 切换到 Network view（单击编辑器底部的 “Network view” 选项卡）
  2. 打开右侧的 Hardware Catalog
  3. 在正确的制造商下找到您的 IO-Device
  4. 拖放 设备到 Network view 中

设备将显示为一个带有 PROFINET 端口图标的框。

5、步骤 5：将 IO-Device 连接到 IO-Controller

  1. 在 Network view 中，您将看到 PLC 和 IO-Device 上的 绿色 PROFINET 端口
  2. 单击 PLC 的端口并 拖动一条线 到 IO-Device 的端口
  3. TIA Portal 将创建 PROFINET IO 连接（一条绿线）

或者，单击 IO-Device 上的 “Not assigned” 链接，然后从下拉列表中选择 PLC。

连接后，IO-Device 现在成为 PLC 的 PROFINET IO 系统的一部分。

6、步骤 6：分配设备名称

每个 PROFINET IO-Device 都需要一个唯一的 设备名称。此名称是 IO-Controller 在网络上找到设备的方式。

  1. 在 Network view 中，单击 IO-Device
  2. 在 Properties → PROFINET interface → General 中，找到 PROFINET device name 字段
  3. 输入一个名称，例如：et200sp-line1

6.1 设备名称规则

规则 示例
仅小写字母 et200sp-line1 ✅, ET200SP-Line1 ❌
仅字母、数字和连字符 sensor-rack-03 ✅
无空格、无下划线 sensor rack ❌, sensor_rack ❌
最大 240 个字符 保持简短且具有描述性
必须在网络中唯一 两个设备不能同名
⚠️ 关键： TIA Portal 中的设备名称必须与分配给物理设备的名称 完全匹配。有关如何将名称分配给物理设备，请参见第 13 节。

7、步骤 7：配置模块和子模块

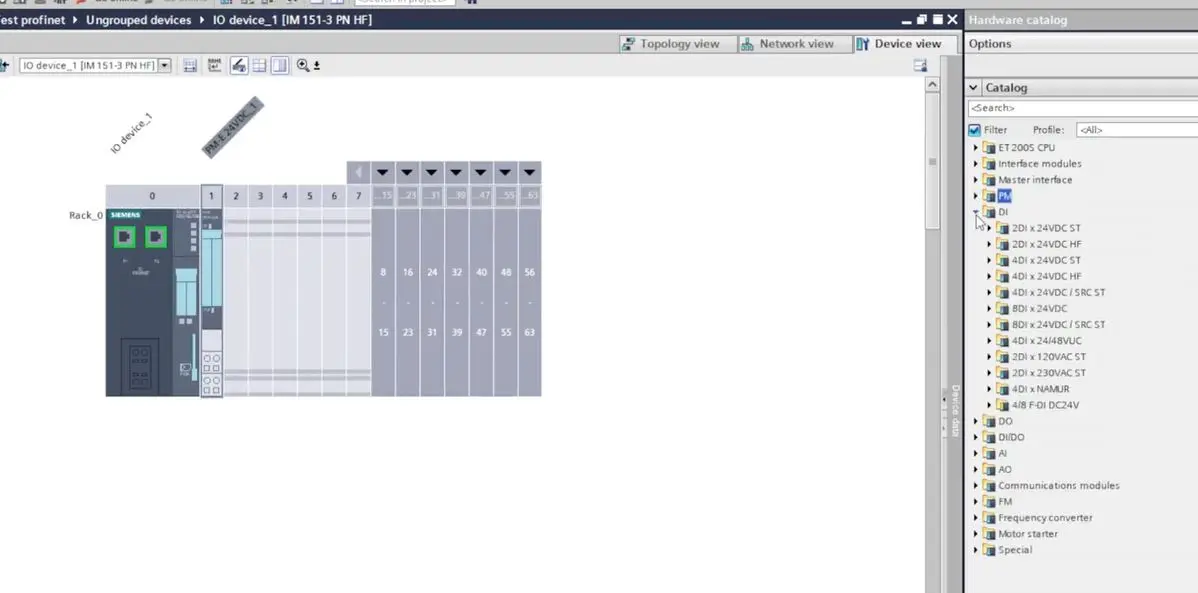

  1. 在 Network view 中，双击 IO-Device 以打开其 Device view
  2. 您将看到设备的 插槽机架（插槽 0 是 DAP，更高的插槽用于 I/O 模块）
  3. 打开右侧的 Hardware Catalog
  4. 找到与您的物理硬件匹配的 I/O 模块
  5. 拖动每个模块 到正确的插槽中

7.1 示例：ET 200SP 配置

插槽 模块 描述
0 DAP（自动填充） 通信接口
1 DI 8×24VDC 8 个数字输入
2 DQ 4×24VDC/2A 4 个数字输出
3 AI 4×U/I ST 4 个模拟输入
4 服务器模块（自动） 机架末端

TIA Portal 中的模块必须与插入设备的物理模块 顺序完全相同。如果项目中的插槽 1 有 DI 模块，但物理设备在该位置有 DO 模块，设备将不会启动。

8、步骤 8：设置 I/O 地址

每个模块在 PLC 的过程映像中分配一个 I/O 地址范围。

  1. 在 device view 中单击一个模块
  2. 在 Properties → I/O addresses 中，您将看到分配的输入和/或输出地址
模块 方向 起始地址 长度
DI 8×24VDC 输入 %IB 10 1 字节
DQ 4×24VDC/2A 输出 %QB 10 1 字节
AI 4×U/I ST 输入 %IW 20 8 字节（4 × 16 位）

TIA Portal 会自动分配地址，但您可以更改它们。确保地址不与 CPU 上的其他设备或本地 I/O 重叠。

9、步骤 9：配置更新时间（周期）

更新时间控制 IO-Controller 与 IO-Device 交换数据的频率。

  1. 在 Network view 中单击 IO-Device
  2. 在 Properties → PROFINET interface → Advanced options → Real time settings
  3. 设置 Update time
更新时间 用例
1 ms 高速运动控制，伺服驱动器
4 ms 快速 I/O，标准机器控制
8–16 ms 典型的远程 I/O，传感器
32–128 ms 慢速监控，非关键数据

较短的周期时间会增加网络和 CPU 负载。使用应用程序实际需要的最短时间——而不是设备支持的最短时间。

10、步骤 10：下载并联机

  1. 单击 Compile（锤子图标）以检查错误
  2. 修复输出窗口中显示的任何错误
  3. 通过以太网将 PC 连接到 PLC
  4. 单击 Download to device（蓝色箭头图标）
  5. 从列表中选择 PLC → 单击 Load
  6. 下载后，单击 Go online（眼镜图标）

如果一切正确，IO-Device 将在在线视图中显示 绿色图标。绿色表示设备已连接并正在交换 I/O 数据。

红色图标 表示通信失败。有关故障排除，请参见第 16 节。

11、将设备名称分配给物理设备

此步骤在 TIA Portal 外部 的物理 PROFINET 网络上完成。必须在 IO-Controller 能够找到设备之前将设备名称写入设备。

方法 1：使用 TIA Portal 的 “Assign device name”

  1. 与 TIA Portal 联机
  2. 在 Network view 中，右键单击 IO-Device → Assign device name
  3. TIA Portal 使用 DCP（发现和配置协议）扫描网络
  4. 从列表中选择设备（通过 MAC 地址标识）
  5. 单击 Assign name

方法 2：使用 PRONETA（免费的西门子工具）

  1. 从西门子网站下载 PRONETA
  2. 将 PC 连接到与 IO-Device 相同的交换机
  3. PRONETA 会发现网络上的所有 PROFINET 设备
  4. 右键单击设备 → Set device name
  5. 输入与您的 TIA Portal 项目匹配的名称

方法 3：使用 Profinet Commander

工作方式相同——通过 DCP 发现设备，分配名称。

⚠️ 重要： 设备名称存储在设备的非易失性存储器中。它会在断电后保留。您只需分配一次。如果更换设备，必须将名称分配给新设备。

14. 在 PLC 程序中访问 I/O 数据

配置和下载后，I/O 数据可在您配置的地址处的 PLC 过程映像中使用。

数字输入示例

如果 DI 模块位于 %IB 10：

// 读取数字输入通道 0
IF %I10.0 THEN
    Motor_Start := TRUE;
END_IF;

模拟输入示例

如果 AI 模块从 %IW 20 开始：

// 读取模拟输入通道 1（16 位原始值）
RawValue := %IW22;   // 通道 1 = 起始地址 + 2
Temperature := INT_TO_REAL(RawValue) * 0.1;  // 缩放到工程单位

数字输出示例

如果 DO 模块位于 %QB 10：

// 设置数字输出通道 2
%Q10.2 := Valve_Open;

15. 添加多个 IO-Device

对每个附加设备重复步骤 3–11：

  1. 安装 GSD 文件（如果不是西门子设备）
  2. 将设备拖到 Network view 中
  3. 将其连接到 IO-Controller
  4. 分配唯一的设备名称
  5. 配置模块和 I/O 地址
  6. 设置更新时间

所有设备共享相同的 PROFINET IO 系统。IO-Controller 管理所有设备。

示例：多设备网络

设备 名称 IP 地址 更新时间
S7-1200（控制器） plc-main 192.168.0.1 —
ET 200SP #1 et200sp-line1 192.168.0.10 4 ms
ET 200SP #2 et200sp-line2 192.168.0.11 4 ms
VFD 驱动器 vfd-pump01 192.168.0.20 8 ms
RFID 读取器 rfid-station1 192.168.0.30 32 ms

16、诊断和故障排除

在线状态图标

图标 颜色 含义
✅ 绿色 设备在线，I/O 交换活动
⚠️ 黄色 设备在线但有诊断信息（例如，通道错误）
❌ 红色 设备不可达或配置不匹配

常见问题

问题 原因 解决方案
红色图标 — “Not reachable” 未分配设备名称，或名称错误 使用 PRONETA 或 TIA Portal 分配正确的名称
红色图标 — “Configuration error” 项目与物理设备之间的模块不匹配 验证模块是否在正确的插槽中。检查 GSD 版本。
红色图标 — “No IO data” IP 冲突、电缆断开或交换机端口关闭 检查电缆，ping 设备，验证 IP 设置
黄色 — “Channel diagnostics” 特定通道出现问题（断线、过载） 检查诊断缓冲区。检查现场接线。
“GSD file not found” 未安装 GSD 文件或版本错误 从制造商处重新安装 GSD 文件
PRONETA 未发现设备 设备在不同的子网，或 DCP 被管理型交换机阻止 将 PC 直接连接到设备。检查 VLAN 设置。
响应慢 / 数据丢失 更新时间对于网络来说太快 增加更新时间。检查网络拥塞。
“VendorID/DeviceID mismatch” 错误的物理设备插入网络 验证设备型号是否与 GSD 文件匹配

读取诊断缓冲区

  1. 与 TIA Portal 联机
  2. 在项目树中，展开 PLC 下的 Online & Diagnostics
  3. 单击 Diagnostics buffer
  4. 缓冲区显示带时间戳的事件：设备故障、通道错误、通信丢失

17、共享设备和 I-Device 配置

共享设备

单个 IO-Device 可以由 两个 IO-Controller 控制。每个控制器访问同一设备的不同子模块。

用例：安全控制器管理 PROFIsafe 子模块，而标准控制器管理标准 I/O 子模块——在同一个物理设备上。

要配置：在 Device view 中，选择一个子模块，并在 “Shared device” 设置下将其分配给特定的 IO-Controller。

I-Device（智能设备）

S7-1200 或 S7-1500 PLC 可以同时充当 IO-Controller（管理自己的设备）和 IO-Device（由更高级别的控制器管理）。

要配置：

  1. 打开 PLC 的 Properties → PROFINET interface → Operating mode
  2. 选择 IO-Device
  3. 定义更高级别控制器可以访问的传输区域（输入/输出数据块）

这用于分布式架构，其中本地 PLC 运行自己的逻辑，但也通过 PROFINET 与中央 PLC 共享选定的数据。

18、结束语

在 TIA Portal 中设置 PROFINET 遵循清晰的顺序：

  1. 创建项目 并添加 PLC
  2. 设置 PLC 的 IP 地址
  3. 安装第三方设备的 GSD 文件
  4. 将 IO-Device 添加到 Network view
  5. 将每个设备连接 到 IO-Controller
  6. 分配唯一的设备名称（必须与物理设备匹配）
  7. 在正确的插槽中配置模块
  8. 设置 I/O 地址 和更新时间
  9. 下载 并联机
  10. 使用 PRONETA 或 TIA Portal 将设备名称分配 给物理设备

最常见的错误是 设备名称不匹配 —— TIA Portal 中的名称与存储在物理设备中的名称不匹配。在排除其他任何故障之前，请务必验证这一点。
