给智能体一份分拣控制需求，先加个 CPU 验证仿真，再把状态机、FB、测试用例一起写出来。

硬件组态把设备插齐了，网络组态把子网、IP、PN 设备名建好了，但控制器里还是一片空白——它不知道输送线怎么起、工件怎么分、故障了怎么办。

程序开发这一步，是前面两步的"下游"：组态决定"有哪些设备"，程序决定"这些设备怎么协同"。它比组态更接近工程的本质：

• 状态机漏了一个状态，设备可能在某一步卡死，而编译照样通过；
• 输出依赖上周期残留值，冷启动第一次可能对，第二次就不对；
• 急停被写成普通逻辑，现场没人发现，直到真出事。

但程序开发同样是高度规则化的活：给定需求和状态定义，一个好的实现是可推导、可验证、可测试的。越是这种活，越适合交给智能体。

我们做了一次实测：让 WorkBuddy 通过 TiaLink 操作本机的博途 V19，先添加一个 CPU 并验证仿真器，然后实现一条 S7-1500 输送线分拣控制程序——SCL 状态机、可复用 FB、独立实例 DB，以及配套的状态说明、测试用例和竞态分析。

1、环境搭建

分工和前两篇一样：

• WorkBuddy：读懂需求，做决策、排步骤，写代码和测试用例；官网下载
• TiaLink：把每一步真正落到博途上——加设备、建块、写 SCL、编译、下载到仿真器、读回核对；官网下载
• 博途：还是那个博途，装好 Openness 的 V19；这次额外用到随博途安装的 S7-PLCSIM Advanced仿真器。

TiaLink 需要和博途安装在同一台机器上，例如你的工控机；WorkBuddy 可以在另一台机器上，例如你的笔记本，但需要能访问 TiaLink 所在的主机。

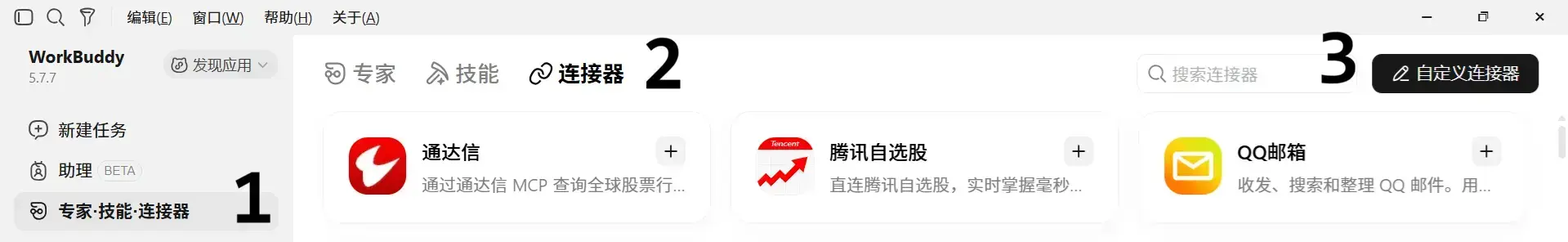

启动博途和 TiaLink，然后在 WorkBuddy 中切换到【专家-技能-连接器】中的【连接器】页面，点击右上角的【自定义连接器】:

在弹出的对话框中点击【添加 MCP】添加 TiaLink，例如假设 TiaLink 所在主机的 IP 地址是 192.168.1.78：

{
  "mcpServers": {
    "tialink": {
      "type": "http",
      "url": "http://192.168.1.78:8080/mcp"
    }
  }
}

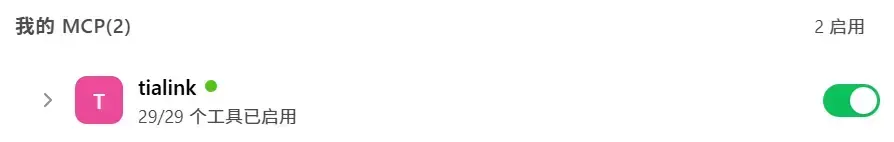

注意：在 WorkBuddy 中添加一个新的 MCP，需要明确地【启用】:

和组态任务不同，程序开发必须"能跑"。所以这次的第一件事不是写代码，而是：先添加一个 CPU，测试仿真器有没有问题。仿真器跑不通，后面写的所有代码都无从验证。

2、提示词

这是实际使用的提示词，前置条件是：项目里已经完成硬件和网络组态，现在要在当前项目中实现一个 S7-1500 输送线分拣控制程序：

在当前的tia portal项目中实现一个 Siemens S7-1500 输送线分拣控制 PLC 程序。

技术要求
1. 使用 SCL 实现状态机，状态编号与任务定义一致。
2. 将控制逻辑封装为一个可重复调用的 FB，使用独立实例 DB。
3. 定义清晰的输入、输出和内部状态变量。
4. 使用 IEC 定时器实现分拣超时与推料时间控制。
5. 实现入口工件去重、质量结果锁存、双气缸互锁、故障锁存、手动复位和正常停止。
6. 每个扫描周期必须保证输出具有确定值，不允许依赖残留的上周期值。
7. 急停仅作为安全回路状态输入；不得将普通 PLC 程序视为安全急停的替代方案。

交付物
- FB 的 SCL 源码
- 所需 UDT（如果使用）
- 状态转换说明
- 至少 10 个自动化测试用例
- 对边界条件和潜在竞态的分析

先添加CPU，测试仿真器有没有问题。

这段提示词为什么这么写？

七条技术要求，其实对应七类"程序开发里最容易埋雷的地方"：

• 状态机 + 状态编号一致：编号不是装饰，是追溯锚点。HMI 显示、报警文本、测试用例、现场排故都引用同一套编号，才能对得上。要求"与任务定义一致"，就是不允许智能体自己另起一套编号。
• FB + 独立实例 DB：输送线不止一条。写成 FC 或塞在主程序里，第二条线只能复制粘贴；写成 FB，第二条线就是第二个背景 DB。这是可复用性的分水岭。
• 输入/输出/内部状态分离：i_ 输入、q_ 输出、stat_ 内部状态，边界一目了然。输出是谁写的、状态是谁维护的，不用读完整段代码。
• IEC 定时器：用标准 TON_TIME，不自己用扫描周期累加计时。自己写的计时器在扫描周期抖动时误差累积，而且换 CPU 就可能不准。
• 六类典型语义：入口去重（防抖动/粘连）、质量锁存（决策稳定）、双气缸互锁（防打架）、故障锁存（不自己消失）、手动复位（人来确认）、正常停止（可恢复）。这六条是分拣控制几乎绕不开的骨架。
• 每周期确定值：输出要么在开头赋默认值、要么在每个分支显式赋值，绝不能"上次是 TRUE 这次不写就还是 TRUE"。这是程序从"能跑"到"能交付"的关键区别。
• 急停是安全回路状态输入：这一条是责任边界。急停必须由硬件安全回路（安全继电器、安全 PLC）实现，普通 PLC 程序只读取"安全回路是否闭合"这个状态。把普通程序当安全功能，是把人命的赌注压在扫描周期上。

为什么第一步是"加 CPU、测仿真"？

因为这决定了这次交付的性质。组态任务交付的是"配置"，看一眼截图就能判断对错；程序任务交付的是"行为"，只有跑起来才知道对不对。先把 CPU 加上、把 S7-PLCSIM 跑通，等于先把"验证能力"建好，再开始写代码——这也是我们想观察的一件事：智能体会不会先搭好验证环境，而不是先写一堆代码。

3、执行过程复盘

经过大约1个小时15分钟，WorkBuddy 返回了结果：

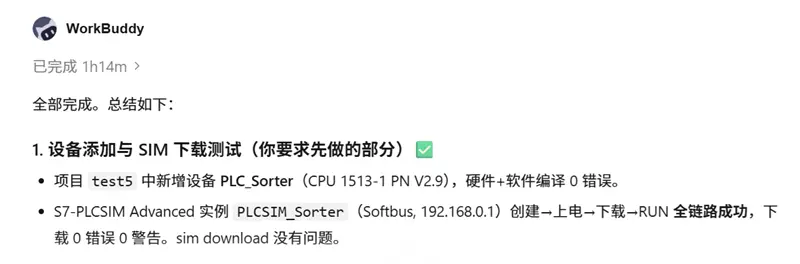

首先是"加 CPU + 测试仿真"这一步，WorkBuddy根据要求选了CPU 1513-1 PN v2.9，然后验证仿真链路成功。

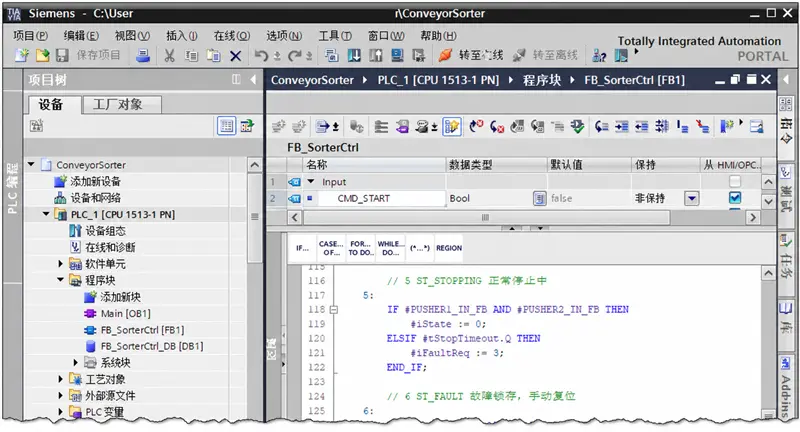

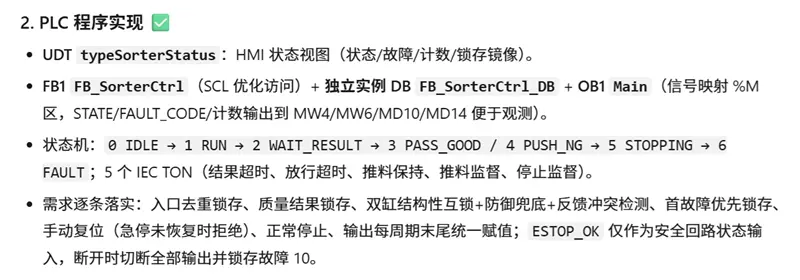

上图可以看到，WorkBuddy用一个封装分拣逻辑的函数块（FB_SorterCtrl）实现了分拣控制的主要逻辑，定义了一个UDT和OB1，逐条落实了需求。

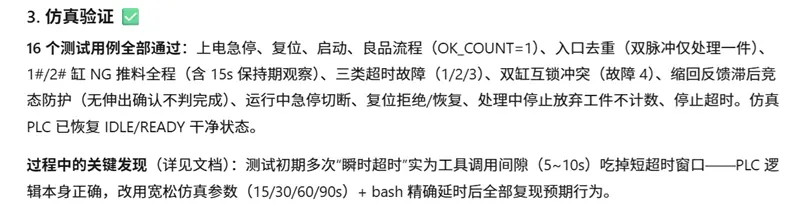

在验证方面，WorkBuddy设计了16个测试用例，全部通过。这个环节也是用时最多的环节，16个用例大约跑了50分钟。

4、交付成果

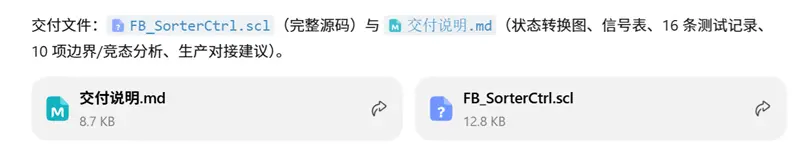

本次测试的完整交付成果包含Tia Portal项目文件和交付说明，可以从Github下载。本章部分内容来自 交付说明.md。

WorkBuddy按要求提供了交付说明文件。

4.1 硬件组态

在Tia Portal中，最终完成的项目文件，包含一个设备：

4.2 程序实现

数据类型定义和程序块如下：

FB_SorterCtrl（scl源文件）：

4.3 信号映射

WorkBuddy用了%M 区，仿真与后续对接实际 I/O 均可直接替换。

输入：

输出：

4.4 状态机与转换说明

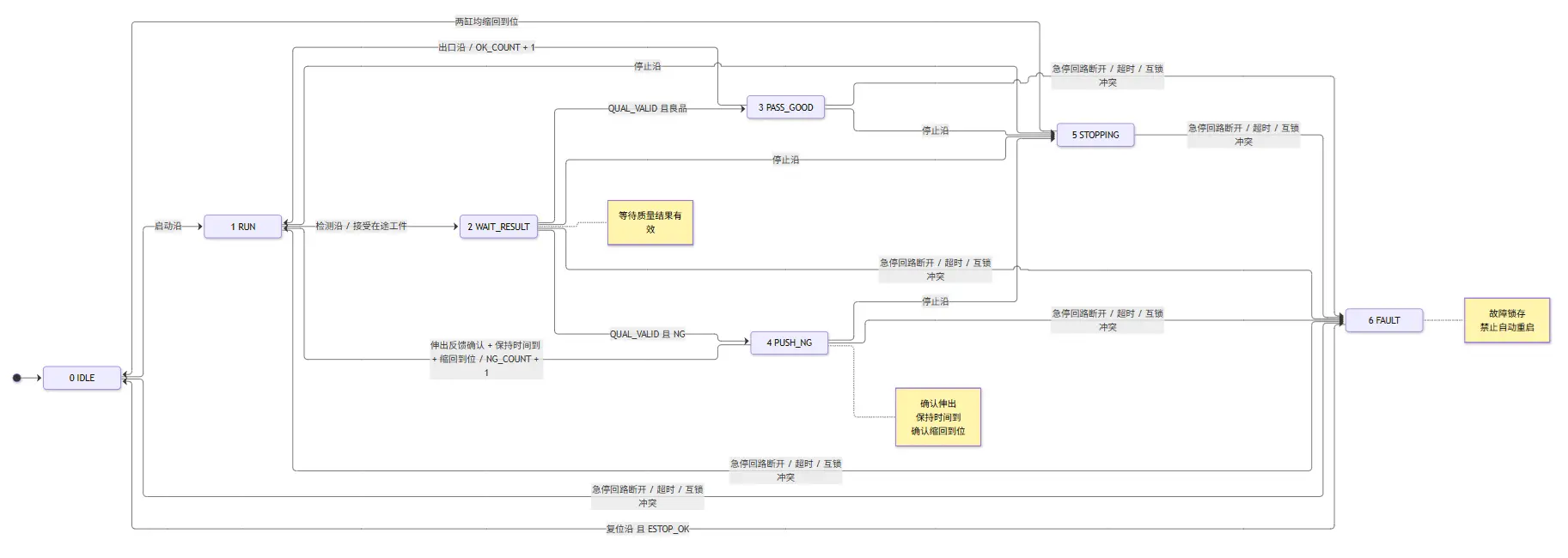

这是WorkBuddy设计的状态机：

其中：

• 状态 2（等待分拣结果）：输送停止、工件保持。结果到达优先于超时（同周期两者齐发时不算超时）。
• 状态 4（NG 推料）：输送停止；选定气缸伸出 → IEC TON tPushHold 保持 PT_PUSH_TIME → 撤销指令 → 等缩回到位（必须先见过伸出反馈 bExtConfirmed）→ NG 计数。全程由 tPushGuard（伸出+保持+缩回）监督。
• IEC 定时器（TON 多重实例，每周期无条件调用）：tSortTimeout、tPassTimeout、tPushHold、tPushGuard、tStopTimeout。
• 故障代码：1=分拣结果超时；2=良品放行超时；3=推料/停止反馈超时；4=双缸互锁冲突（反馈）；10=急停回路断开；99=非法状态保护。首个故障优先锁存。

4.5 测试用例

仿真参数说明：OB1 中传入宽松定时（保持 15s、结果/放行 60s、推料监督 90s、停止 30s）以适配测试链路延迟；FB 默认值（500ms/5s/5s/3s/5s）适用于生产整定。

5、结束语

程序开发和前两步一样，是整个 PLC 项目的关键环节：规则明确、结果可验证、错了后果严重，而且后果的暴露时间更晚——组态错了在线才会报，程序错了可能要等到某个特定工况才复现。

把这件事交给 WorkBuddy + TiaLink，我们想验证的还是那三件事，外加一条程序开发特有的：

会不会先查再建？会不会逐条验证？会不会在该停下来的时候停下来？会不会先搭好仿真环境，再开始写代码？

这次的结果依然是：会。

它先加 CPU、跑通仿真，再写 FB；写完编译、下载、按测试用例验证；最后把安全边界、硬互锁和现场整定明确标出来——而这恰好也说明，它清楚哪些事是代码能做的，哪些事是代码不能替代的。
