在西门子 TIA Portal 项目开发过程中，梯形图（LAD）因其直观、易于调试，被大量应用于传统 PLC 项目中。但随着项目规模扩大，结构化文本语言 SCL 在代码复用、版本管理、复杂逻辑开发等方面具有明显优势。
为了帮助工程师快速完成程序迁移，我们推出了 博途 LAD2SCL 在线工具 ，该工具可以将 TIA Portal 中已有的 LAD 梯形图程序自动转换为 SCL 源代码，减少手工重写代码的工作量，提高 PLC 程序重构和维护效率。
1、LAD2SCL 解决的问题
在实际项目中，经常会遇到以下场景：
- 老项目大量使用 LAD 编写，希望迁移到 SCL 进行统一管理；
- 需要对已有梯形图逻辑进行代码审查和优化；
- 希望使用文本化代码方式进行 Git 版本管理；
- 需要将传统 PLC 程序转换为更适合软件工程管理的形式。
传统方式下，将 LAD 手动转换为 SCL 不仅耗时，而且容易遗漏边界条件和逻辑细节。
LAD2SCL 工具通过自动化转换流程，将梯形图逻辑转换为对应的 SCL 程序，帮助工程师快速完成程序迁移。
2、使用方法
2.1 下载插件压缩包
LAD2SCL 工具需要配合 TIA Portal Add-In 插件使用。
首先下载插件压缩包：博途V19插件下载链接
下载完成后，将压缩包保存到本地。
2.2 安装 TIA Portal Add-In 插件
解压下载的插件压缩包。找到其中的 MigratorAddIn.addin 文件，将该文件复制到 TIA Portal V19 的 AddIns 目录，例如：
C:\Program Files\Siemens\Automation\Portal V19\AddIns
完成复制后，TIA Portal 即可识别该插件。
2.3 在 TIA Portal 中激活插件
打开 TIA Portal V19 项目，在Add-ins侧栏面板，找到 博途项目迁移工具（MigratorAddIn），在右键菜单中选择“激活”，即可启用插件。
2.4 选择需要转换的梯形图程序
在 TIA Portal 项目树中，选择需要转换的程序块。
支持转换：
- OB（组织块）
- FC（函数）
- FB（函数块）

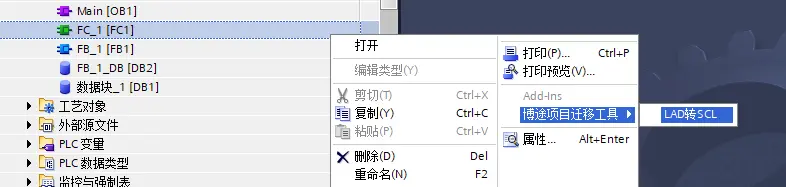

在目标程序块上点击鼠标右键，在弹出的菜单中选择：
博途项目迁移工具 → LAD转SCL
工具会读取当前 LAD 程序，并生成对应的 SCL 代码。
3、结束语
博途 LAD2SCL 在线工具为 PLC 工程师提供了一种快速、便捷的梯形图迁移方案。
通过自动将 LAD 转换为 SCL，可以：
- 降低程序迁移成本；
- 提高大型项目代码维护效率；
- 方便 PLC 程序进行版本管理；
- 帮助传统 LAD 项目逐步向结构化编程方式演进。
对于需要维护历史项目、进行程序重构，或者希望统一采用 SCL 开发方式的工程师来说，LAD2SCL 可以成为一个实用的辅助工具。
