用 AI 将梯形图转换为 SCL

将 Siemens 梯形图逻辑转换为 SCL 过去是手动重写。使用 SimaticML 作为桥梁，Claude 作为翻译器，您可以在一分钟的往返中将梯形图逻辑转换为 SCL，最终得到一个编译块。

admin

Jul 4, 2026 • 7 min read

AI模型价格对比 | AI工具导航 | ONNX模型库 | Vibe Coding教程 | PLC在线仿真器 | Tripo 3D | Meshy AI | ElevenLabs | KlingAI | ArtSpace | Phot.AI | InVideo

梯形图逻辑在屏幕上阅读起来很棒，但在其他任何地方使用都很痛苦。当您想要在 Git 中进行差异比较、在拉取请求中进行审查或将其交给 AI 助手时，您会遇到障碍：Siemens TIA Portal 不会将梯形图块导出为文本。本研讨会展示了如何使用 SimaticML XML 作为桥梁，Claude 作为翻译器，可靠地将梯形图逻辑转换为 SCL。我们采用一个用梯形图 (LAD) 编写的真实功能块，将其转换为结构化控制语言 (SCL)，并将结果作为编译块重新导入 TIA Portal。

1、问题：梯形图无法导出为 SCL

TIA Portal 的自动化 API TIA Openness 具有内置的源代码生成器。GenerateSource() 可以轻松地从块中编写一个干净的 .scl 文件，让您编辑它并重新导入。问题在于它只接受基于文本的块。要求它提供 SCL 或 STL 块的源代码是可以的。但如果指向 LAD 或 FBD 块，它会拒绝，因为 Openness 内部没有内置的图形到文本转换器。

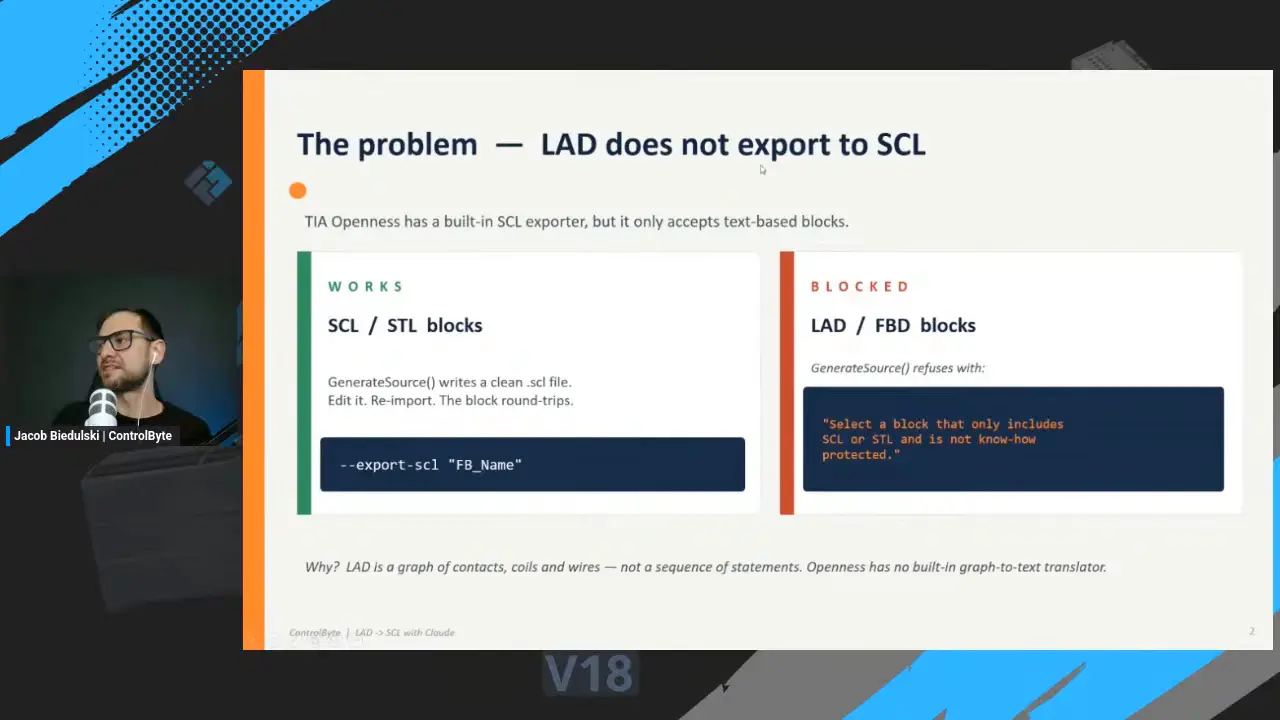

显示 TIA Openness 可以导出 SCL 和 STL 块但阻止 LAD 到 SCL 导出的问题幻灯片

原因是结构性的。梯形图是触点、线圈和连线的图形，而不是语句序列。没有一种明显的方法可以将该图形扁平化为文本，因此 Siemens 根本不会为您这样做。如果您阅读过我们关于 TIA Portal MCP 服务器的指南，这从另一个角度来看是同一堵墙：除非先将图形语言桥接到文本，否则它们将保持锁定状态。

2、桥梁：SimaticML XML

有一种格式无论语言如何都可以导出每个块：SimaticML XML。LAD 块、FBD 块、SCL 块、STL 块，所有这些都序列化为 SimaticML。对于梯形图，该导出是梯级的完整图形：每个 Part（每个触点、线圈、边沿检测器、MOVE、比较器和函数块调用）、每个 Wire（部件如何连接，从源引脚到目标引脚）和每个 Access（符号、局部变量、全局变量和字面量，完全限定）。

它很详细但无损。人类无法轻松阅读它，但这并不重要，因为重点是将其交给可以阅读的 AI。

3、如何将梯形图逻辑转换为 SCL：四步工作流

端到端过程有四个步骤，一次往返大约需要一分钟。

使用 TIA Openness 将 LAD 块导出为 SimaticML。
Claude 读取 XML，逐个网络遍历 Parts 和 Wires，重建布尔逻辑、边沿检测器、定时器和计数器调用以及函数块调用。
Claude 编写等效的 SCL，使用 IF 和 CASE、类型化赋值和相同的实例调用。接口、静态变量和原始网络标题作为注释保留。
将 SCL 重新导入 TIA Portal，作为普通块进行编译。

因为每个步骤都是通过 TIA Openness 脚本化的，所以一旦管道设置好，您就可以在大约一分钟内将梯形图逻辑转换为 SCL。

4、真实示例：FB_Robot

为了具体说明，演示使用了 FB_Robot，这是一个最初用梯形图编写的气动单元控制器。从 TIA Portal 导出后，该块变成了超过 1,754 行 SimaticML，分布在十个 LAD 网络中。没有 PLC 程序员想要手动阅读这些内容。

另一方面，Claude 可以轻松阅读它。在演示中，它识别了四个输入、两个输出和七个静态变量、定时器和计数器实例以及原始网络标题，然后编写匹配的 SCL。

5、演示演练

这是在 TIA Portal 版本 20 中打开的源块：FB1，FB_Robot 功能块，其逻辑在转换为梯形图逻辑之前布局在梯形图网络中。

要获取 XML，研讨会使用了 TIA Portal 的导出和导入加载项。通过它，任何块都可以写为 SimaticML 文本文件。

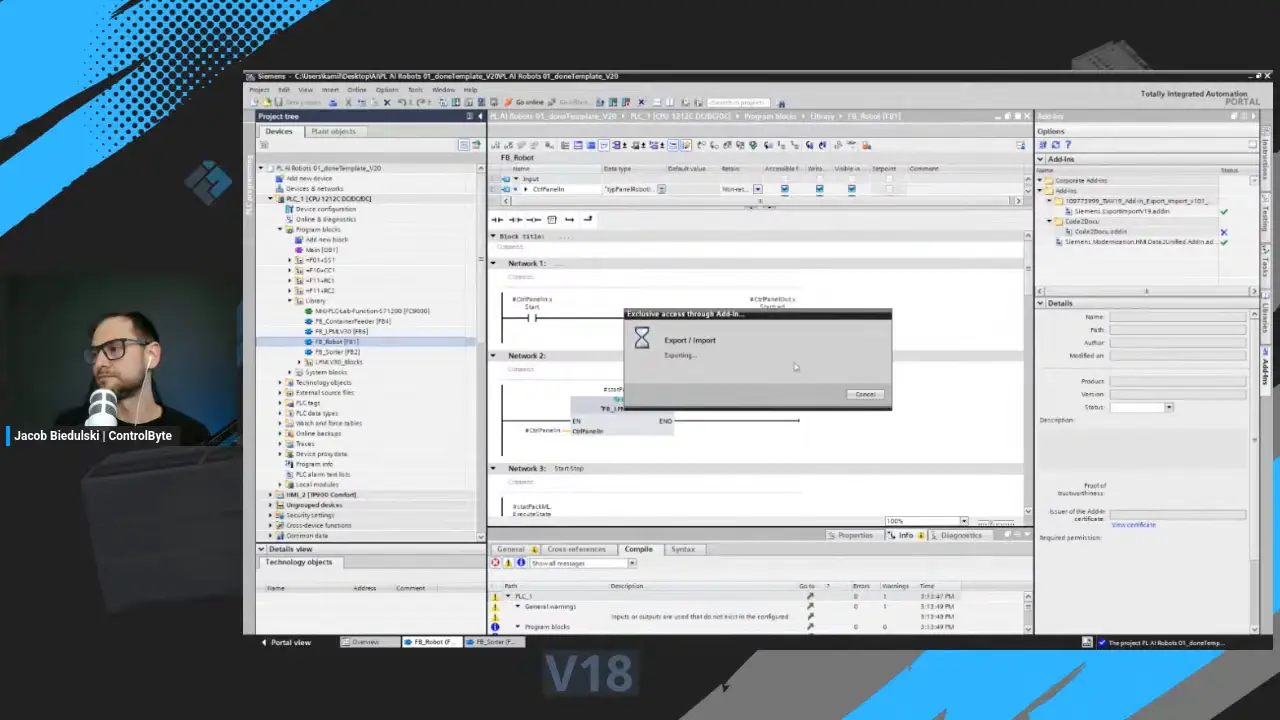

TIA Portal 导出加载项从梯形图块生成 SimaticML 文件以进行 SCL 转换

结果是 SimaticML 文件本身：一个 XML 结构，保存了我们在项目中看到的每个梯形图元素。对我们来说很难解码，但对 Claude 来说很容易。

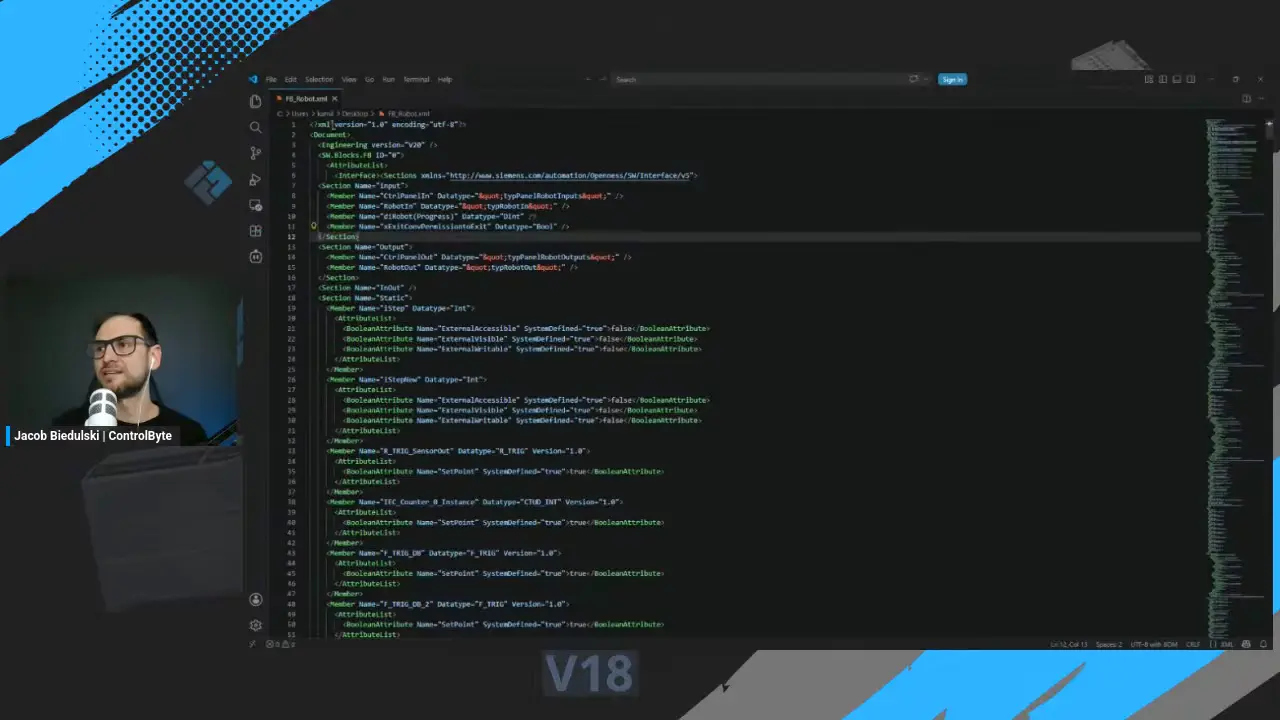

导出的 SimaticML XML，梯形图到 SCL 转换的桥梁格式，在编辑器中打开

6、让 Claude 处理 LAD 到 SCL 的转换

随着 Claude Code 与 TIA Portal 一起运行，第一个指令只是将 FB_Robot 块导出为 XML。Claude 运行导出并将 SimaticML 文件放入正确的文件夹。

下一个指令是转换本身：将梯形图逻辑转换为 SCL。在这里，您可以给 Claude 自由发挥空间，或指定样式、命名选择和注释。在研讨会中，命令是一次一个给出的，但相同的步骤可以包装成一个管道，这样您只需指向梯形图块，Claude 就会自动导出、转换和重新导入。这与我们在 TIA Portal 和 Claude Code 分步指南中探讨的想法相同。

Claude 翻译 XML 并将结果保存为项目文件夹中的 FB_Robot.scl。

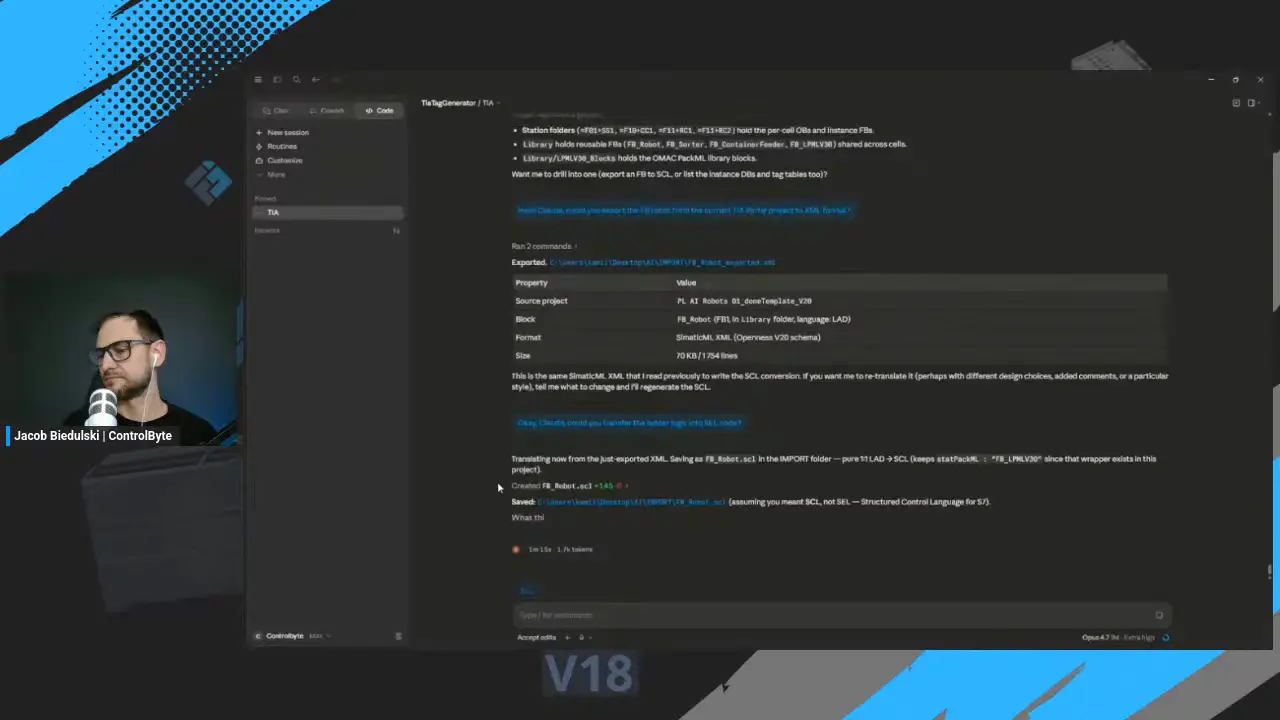

Claude 在梯形图到 SCL 转换后保存转换后的 FB_Robot.scl 文件

转换后的代码是干净的 SCL，组织为网络。每个原始梯形图网络显示为一个带注释的部分，因此您可以将每个 SCL 块追溯到其来源的梯级。

7、重新导入、重命名和编译

最后一步关闭了循环。Claude 将 SCL 重新导入到打开的 TIA Portal 项目中。因为原始块仍然存在，我们要求它重命名功能块，以便两者不会冲突。重命名意味着更改文件名和代码中的块名称，Claude 处理这两者，将其作为 FB_Robot_SCL 导入。

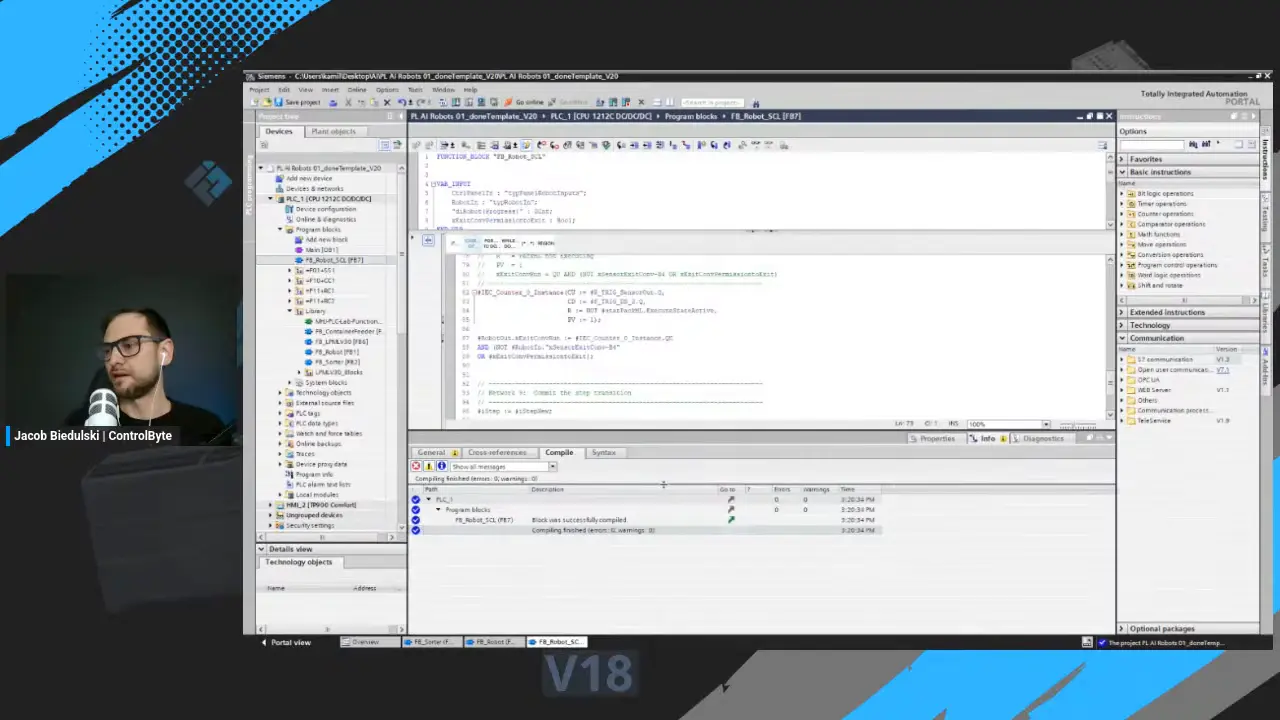

然后是真正的测试：点击编译。转换后的块编译零错误。

8、为什么梯形图到 SCL 的转换很重要

一旦您的逻辑以 SCL 文本而不是梯形图形式存在，下游的一切都会变得更容易。您可以在 Git 中对其进行版本控制并查看真正的差异。您可以在拉取请求中对其进行审查。并且您可以将其交给任何 AI 聊天代理进行重构、文档编写或扩展，因为基于代码的文本是这些工具最擅长的。直接使用梯形图很笨拙，这恰恰是因为其底层的 XML 结构，但一旦进入 SCL，摩擦就会消失。

转换也不是一个黑匣子。因为 Claude 保留了接口、静态变量和网络标题作为注释，所以 SCL 保持可读和可审查。目标是在不丢失语义的情况下将梯形图逻辑转换为 SCL，这样您就可以在将其投入实时控制器之前确认每个决策，而编译器是最终检查。

9、结束语

将 Siemens 梯形图逻辑转换为 SCL 过去是手动重写。使用 SimaticML 作为桥梁，Claude 作为翻译器，您可以在一分钟的往返中将梯形图逻辑转换为 SCL，最终得到一个编译块。将 LAD 导出为 XML，让 AI 将逻辑重建为 SCL，重新导入并编译。从图形块到可维护的文本，而不丢失语义。
