S7-1500在SIMATIC自动化系统领域占据主导地位，但遗留系统（S7-300和S7-400）仍有大量装机量，短期内不会升级。我们控制工程师经常必须将崭新的系统连接到这些老系统，但这并不容易，因为它们已经在生产中运行。实施任何项目的最佳实践都需要彻底的测试，但如何用这些遗留系统测试我们的软件呢？

本文使用PLCSim和/或PLCSim Advanced以及S7通信来解决这一挑战。

1、PLCSim和PLCSim Advanced

PLCSim和PLCSim Advanced是两种流行的SIMATIC控制器PLC仿真器。PLCSim比PLCSim Advanced存在的时间更长，而后者具有更多功能。下表描述了它们的异同。

2、解决方案概念

使用遗留系统测试S7-1500软件的解决方案的核心是Softbus。Softbus是一种基于软件的通信总线，隐藏了特定的网络技术。它为应用进程提供透明的端到端通信路径，同时集成对标准系统（如SIMATIC S7/S5）的访问。

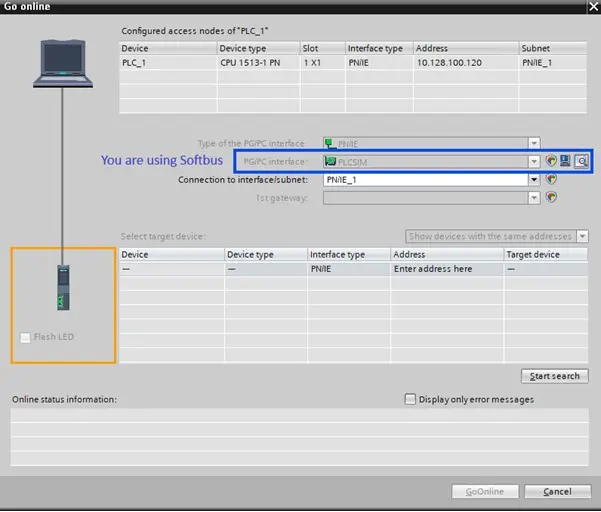

换句话说，当您通过PLCSim或PLCSim Advanced提供的仿真PLC实例在线时，如果您的PG/PC接口是PLCSim，您的TIA Portal正通过softbus与PLC实例通信。

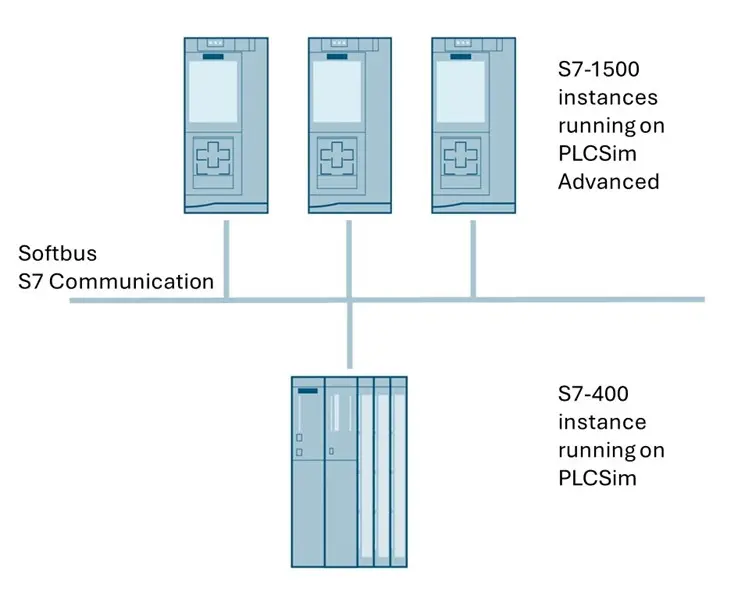

由于softbus在PLCSim和PLCSim Advanced中都可用，它可以让S7-1500系统在仿真环境中与遗留系统通信，我们可以使用通过softbus的S7通信全面测试接口。

3、应用示例

在此应用示例中，我们在两个TIA Portal项目中配置了两个PLC。左侧的S7-1513是我们要连接到遗留系统的新项目，右侧的S7-416是已经存在20年的老系统。

要测试两个项目之间的接口功能，我们需要在它们之间配置S7通信。

3.1 配置S7通信

在S7-1513端，配置如下所示。

重要的是让S7-1513主动建立连接。

还要确保伙伴侧的机架和插槽号正确。

在S7-416端，配置如下所示。

请注意，S7-416没有主动建立连接。

还要确保伙伴侧的机架和插槽号正确。

3.2 运行仿真

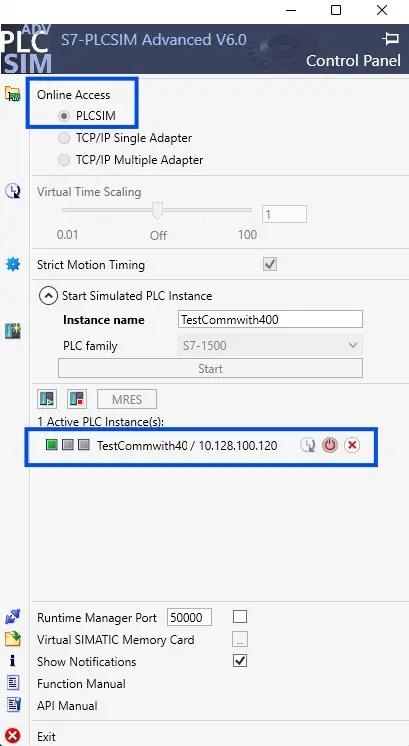

通过在PLCSim Advanced中创建PLC实例并下载S7-1513 HW配置，使用PLCSim Advanced运行S7-1513。

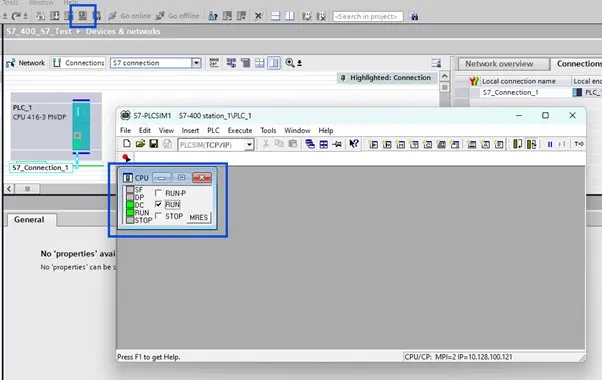

对于S7-416端，只需从TIA Portal运行PLCSim并下载HW配置。

检查S7通信状态

两个PLC实例运行后，我们可以通过查看任一侧的HW配置轻松检查S7通信状态。

如下所示，S7-1513 CPU正在运行健康的S7通信。

S7-416端也是如此。

从这一点开始，我们可以回到使用PUT/GET交换接口数据并测试所有功能的老方法。

4、限制

没有进一步的开发，softbus只能在独立站上运行，因此分布式仿真是不可能的，仿真的计算资源以及PLC实例的数量也是有限的。

此外，PLCSim将仿真实例的最大数量限制为2个。

5、结束语

通过softbus支持的S7通信，我们可以在PLCSim Advanced上运行的S7-1500仿真实例与在PLCSim上运行的S7-300/S7-400仿真实例之间建立通信。这允许我们测试使用S7-1500的新开发系统与运行在S7-300/S7-400上的现有遗留系统之间的软件功能。
