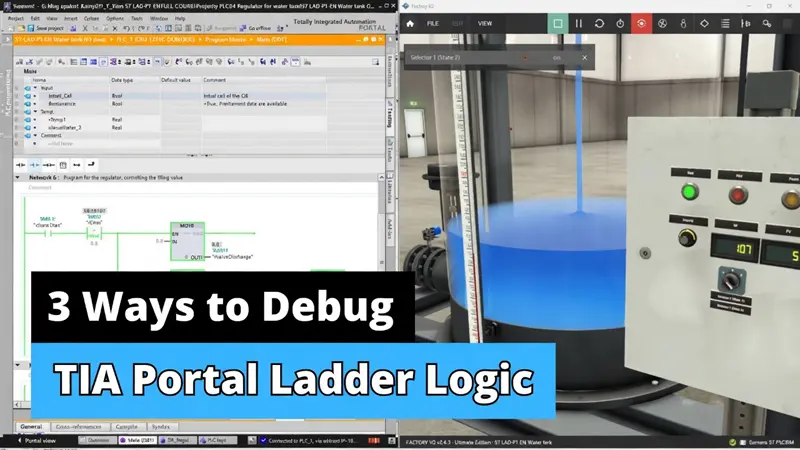

TIA Portal 梯形图调试3种方法
梯形图转SCL | AI模型价格对比 | AI工具导航 | ONNX模型库 | Vibe Coding教程 | PLC在线仿真器 | Tripo 3D | Meshy AI | ElevenLabs | KlingAI | ArtSpace | Phot.AI | InVideo

逐步测试梯形图逻辑——在进入下一个网络或功能块之前验证一个网络——是一项关键的调试技能，特别是在物理机器访问受限或错误成本高昂的情况下。本文介绍了在TIA Portal V14中不依赖PLCSIM测试西门子S7-1200程序的三种主要方法：

  • 调试位（选择性启用标志）
  • 强制I/O监控和强制
  • 逐步网络注释和观察

这些方法允许您离线编写完整程序，然后在实际硬件上按顺序测试功能部分，而不会冒灾难性机器行为的风险。

0、前提条件

  • TIA Portal V14 SP1或更高版本（推荐V14.0.1）
  • S7-1200 CPU（固件V4.0或更高版本，以获得完整的仿真兼容性）
  • PC适配器或以太网电缆用于在线连接
  • 访问PLC标签进行监控和强制

注意： S7-1200固件版本低于V4.0的在线监控功能有限。在设备配置 → 属性 → 常规 → 固件版本中验证您的CPU固件。

1、方法1：调试位用于选择性代码执行

最常见的工业方法是插入调试启用位（也称为测试位或调试标志），这些标志有条件地执行代码部分。这允许您测试特定的逻辑链，而无需激活下游输出。

实施步骤

  1. 在专用标签表中创建调试标志（例如，"Debug_Enable_Machine_Start"作为布尔，"Debug_Enable_Cylinders"作为布尔）
  2. 在关键输出线圈或功能块调用前插入AND门
  3. 将调试标志与正常启用条件串联连接
  4. 在线： 仅在准备测试该部分时将调试标志设置为TRUE

示例梯形图逻辑结构

Network 1: Machine Start Authorization
|--[ Debug_Machine_Start ]--[ I0.0_Start_Button ]--( )--[ M10.0_Machine_Run ]

Network 2: Warning Horn (conditionally enabled)
|--[ Debug_Warnings ]--[ M10.0_Machine_Run ]--[ TON_DB ]--( )--[ Q0.1_Horn ]

Network 3: Cylinder Actuation (protected by debug flag)
|--[ Debug_Cylinders ]--[ M10.0_Machine_Run ]--[ I0.5_Cyl_Retracted ]--( )--[ Q0.3_Cyl_Extend ]

测试序列

  1. 下载程序，所有调试标志 = FALSE
  2. 在线监控程序——输出保持去激励状态
  3. 设置 Debug_Machine_Start = TRUE，测试 Network 1
  4. 验证 M10.0 正确激励
  5. 设置 Debug_Warnings = TRUE，测试 Network 1+2
  6. 继续直到所有部分验证完成

2、方法2：TIA Portal中的强制I/O功能

TIA Portal的强制功能在PLC级别覆盖输入状态和输出命令，允许您在没有物理输入的情况下模拟传感器条件。

访问强制接口

  1. 转到在线 → 在线与您的S7-1200
  2. 在项目树中，展开在线和诊断 → 强制
  3. 或使用键盘快捷键：Shift + F5

强制输入

列 描述 示例值
地址 I0.0 到 I1.5（取决于CPU型号） I0.0
操作符 强制类型：设置或清除 设置
显示格式 十六进制、二进制或十进制 二进制

警告： 强制输入覆盖物理I/O。始终记录强制值并在最终调试前移除强制。使用停止强制按钮清除所有强制。

强制输出进行验证

您还可以强制输出地址（Q0.0-Q0.7），以便在启用逻辑之前验证接线：

  1. 导航到强制窗口
  2. 输入输出地址（例如，Q0.2）
  3. 单击强制以激励输出
  4. 验证物理设备操作
  5. 完成后单击停止强制

3、方法3：监视表监控与修改值

监视表允许您在线监视标签并修改值，而无需更改程序：

  1. 创建监视表：右键单击监视表 → 添加新监视表
  2. 添加标签以监视：M10.0、Q0.0、I0.0 等
  3. 修改值：双击"修改"列，输入 TRUE 或 FALSE
  4. 触发修改一次或根据需要持续修改

监视表示例

名称 地址 格式 监视值 修改
Machine_Run %M10.0 布尔 FALSE TRUE
Start_Button %I0.0 布尔 FALSE TRUE
Cylinder_Out %Q0.3 布尔 FALSE -

4、故障排除PLCSIM问题

由于PLCSIM将是理想的测试环境，解决其问题是值得的。常见原因和修复：

问题 可能原因 解决方案
PLCSIM在TIA Portal中不可见 不兼容的PLCSIM版本 确保PLCSIM V14与TIA Portal V14匹配。检查：选项 → 支持包 → 已安装
PLCSIM启动但显示"无CPU" PLCSIM中没有加载项目 单独打开PLCSIM，创建新项目，然后在TIA Portal中在线
仿真无法启动 PC资源不足或权限不足 以管理员身份运行TIA Portal；关闭其他重量级应用程序
需要S7-1200 V4.0+错误 CPU固件太旧 通过设备配置 → 固件更新更新CPU固件

5、硬件调试最佳实践

  • 断开输出接线或在首次上电前使用手动继电器操作
  • 在初始测试阶段保持手放在紧急停止上
  • 记录所有调试标志并在生产发布前移除或设置为TRUE
  • 使用网络注释标记测试边界："TEST SECTION 1 - Machine Start"

6、结束语

对于不使用PLCSIM进行S7-1200梯形图逐步测试，调试位方法提供了最安全、最系统的方法。结合强制I/O和监视表修改，您可以在启用所有输出之前逐部分验证完整的码垛程序。记录所有测试修改并在最终机器交接前移除调试标志。
