博途 SCL 编程简明教程
在本教程中，我们将介绍SCL编程语言的基本元素。
梯形图转SCL | 梯形图在线查看 | 博途编程文档MCP | AI模型价格对比 | AI工具导航 | ONNX模型库 | Vibe Coding教程 | PLC在线仿真器 | Tripo 3D | Meshy AI | ElevenLabs | KlingAI | ArtSpace
结构化文本(ST)是IEC 61131-3标准中建立的高级PLC编程语言，在西门子软件中也称为结构化控制语言(SCL)。如果你想成为高级自动化工程师，学习如何使用SCL编程西门子PLC是一项重要技能。
SCL是工业自动化和IT交叉应用的重要编程语言，例如智能工厂、增材制造、油气和网络控制系统等。
在本教程中，我们将介绍SCL编程语言的基本元素。首先，我们将了解算术、逻辑和关系表达式。接下来，我们将介绍表达式中可用的不同运算符。最后，我们将了解如何使用值赋值将表达式分配给标签。
想把老项目里的梯形图转成SCL？使用这个LAD2SCL插件一键转换！
0、先决条件
要跟随本教程，您需要：
- 安装西门子TIA Portal。我们将使用TIA Portal版本16；但是其他版本的TIA Portal也适用
- 知道如何在TIA Portal中创建SCL编程块
1、SCL元素
除了计数器、输入、线圈或内存位等常见PLC元素外，SCL还具有高级元素，包括：
- 表达式
- 运算符
- 值赋值
因此，SCL非常适合IIoT系统中的数据管理、汽车行业中的过程改进、食品和饮料中的配方控制以及设备制造中的统计和数学挑战等应用。
2、理解SCL表达式

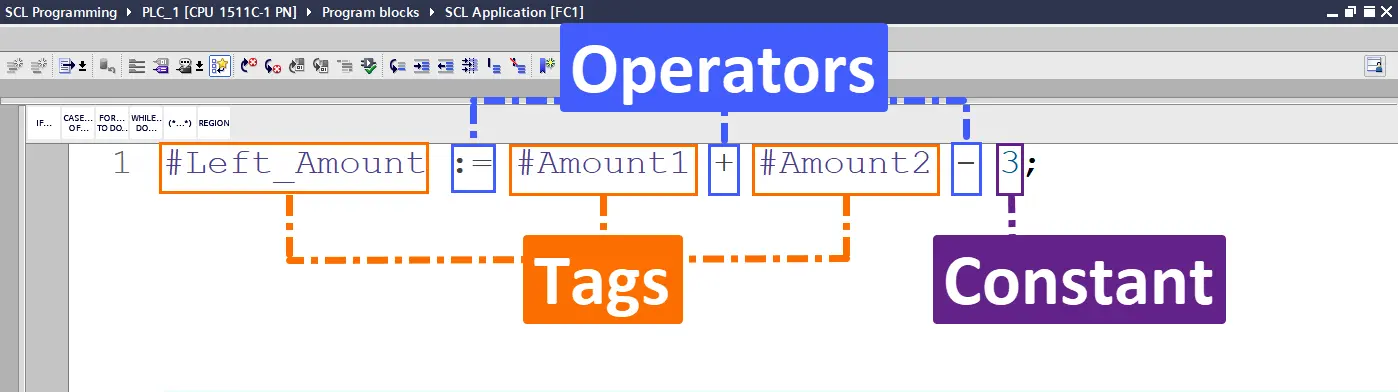

表达式在程序执行或程序编译期间计算并返回值。表达式由操作数（例如标签或常量）和可能的运算符（例如幂(**)或减法(-))组成。

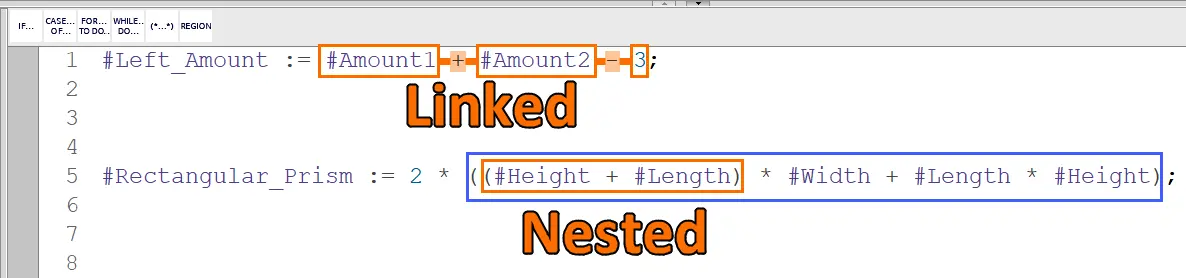

表达式可以通过运算符相互连接或嵌套。
根据运算符，有三种类型的表达式可用：
- 算术表达式
- 关系表达式
- 逻辑表达式
您将在接下来的几节中详细了解每种类型。
3、理解SCL算术表达式

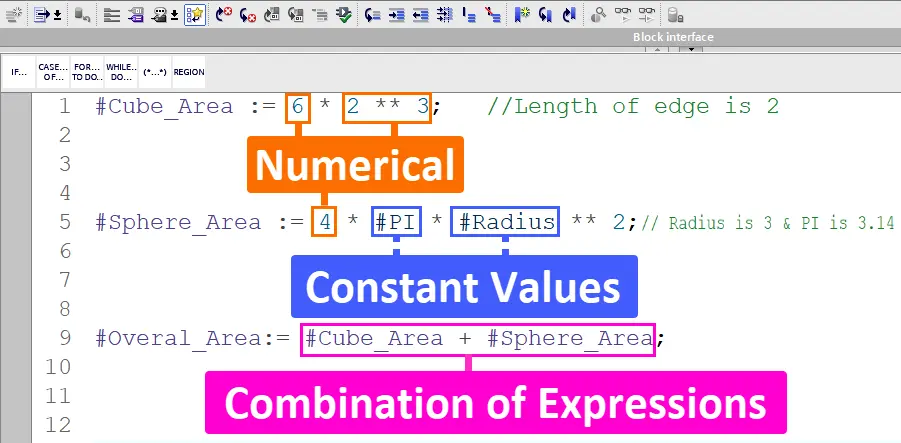

数值或使用算术运算符的两个表达式或值的组合构成算术表达式。

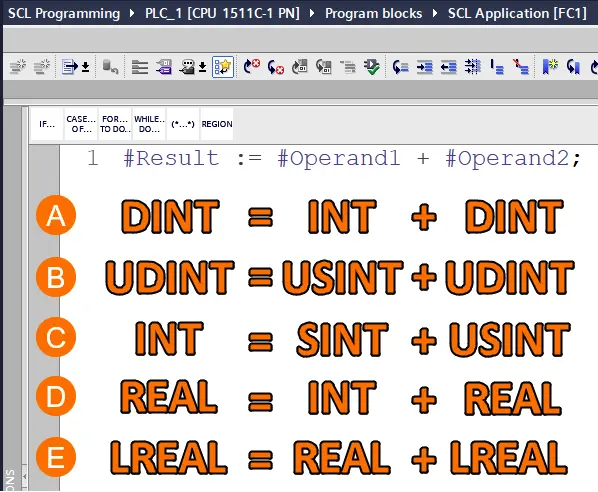

算术运算可以处理活动CPU允许的数据类型。如果算术运算使用两个操作数，则结果的数据类型根据以下标准确定：
- A) 如果两个操作数都是有符号整数且长度不同，则输出被赋予较长操作数的数据类型。
- B) 如果两个操作数都是无符号整数且长度不同，则输出被赋予较长操作数的数据类型。
- C) 如果一个整数操作数有符号而另一个整数操作数无符号，则输出是下一个更大的有符号数据类型，其中包括无符号整数。
- D) 当浮点数和整数都用作操作数时，结果被赋予浮点数的数据类型。
- E) 如果两个操作数都是浮点数且长度不同，则输出被赋予较长操作数的数据类型。
4、理解SCL关系表达式
关系表达式通过比较两个操作数的数据类型或值来提供布尔值。如果比较正确，结果为True；否则为False。

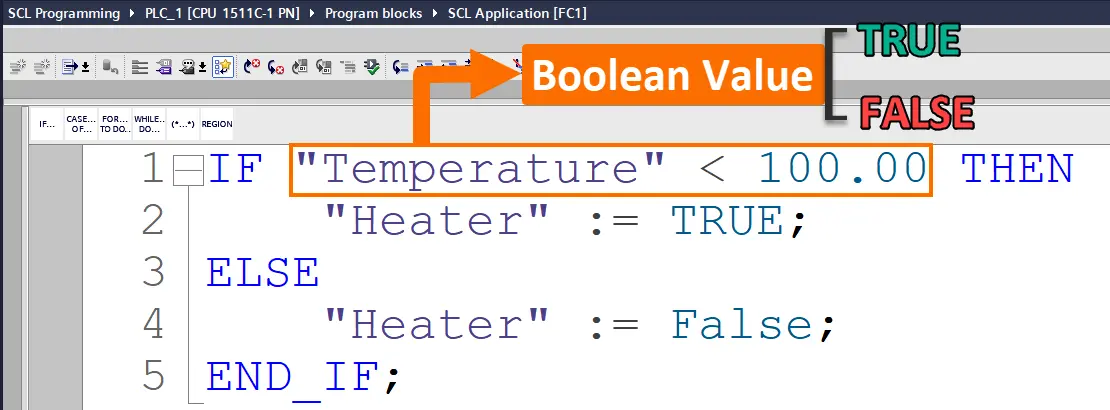

例如，查看以下IF语句第一句中的关系表达式。如果锅炉温度低于100.00华氏度，则关系表达式产生布尔值True。如果温度传感器检测到高于100.00华氏度，则关系表达式返回布尔值False。
5、理解SCL逻辑表达式

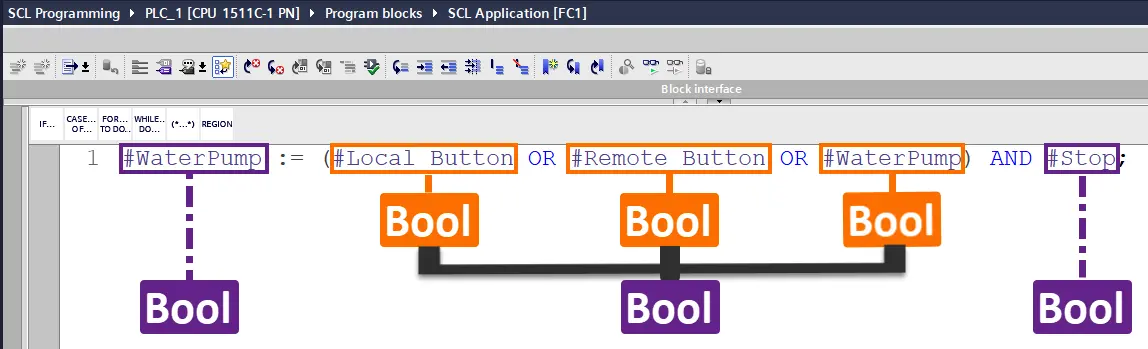

逻辑表达式使用逻辑运算符（如NOT、And或&、XOR和OR）连接两个操作数。如果逻辑表达式的两个操作数都具有布尔数据类型，则结果也将具有此数据类型。

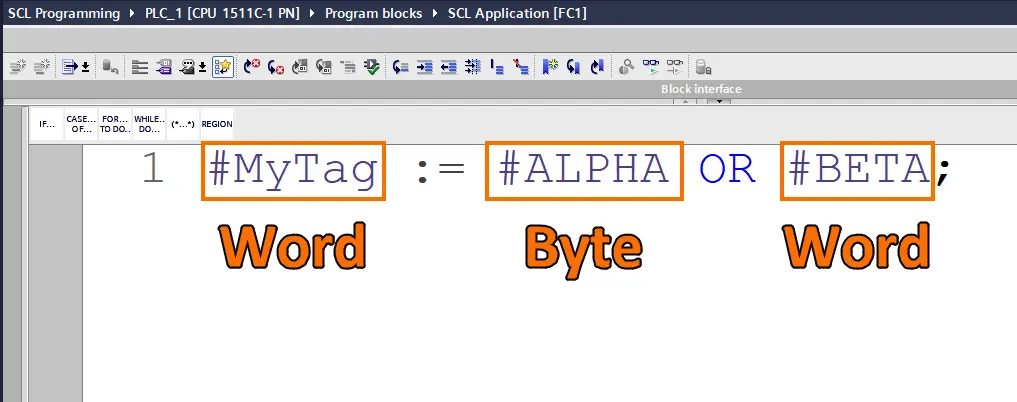

如果至少一个操作数是位字符串，则结果也是位字符串，结果类型由最高操作数的类型确定。例如，当Word类型操作数与Byte类型操作数链接时，结果为Word类型。
如果要将布尔类型操作数连接到位字符串，必须将其正确转换为位字符串。
6、理解SCL运算符

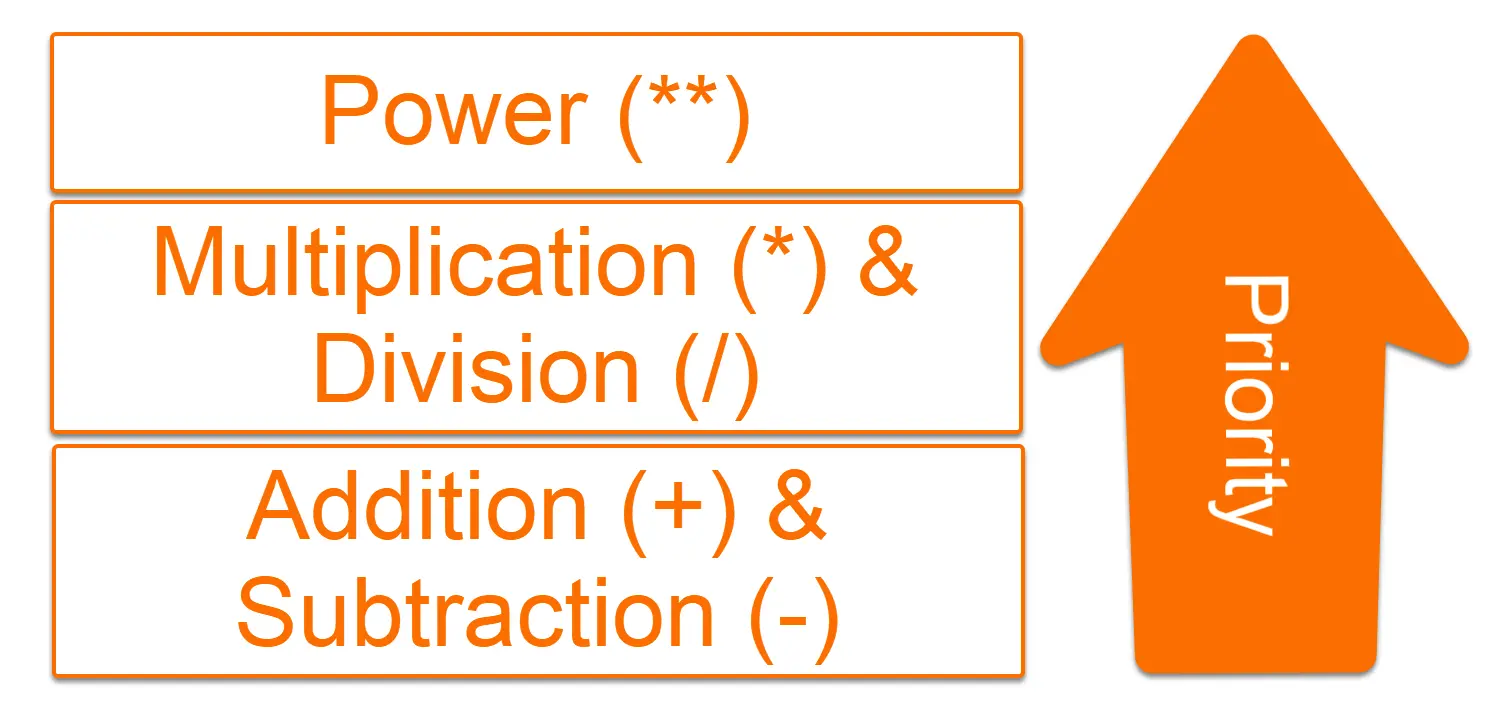

算术表达式中最常用的运算符（按优先级顺序）是幂，然后是乘法和除法，然后是加法和减法。但是，算术表达式中也可以使用其他运算符，如一元加、一元减、模函数和组合值赋值。

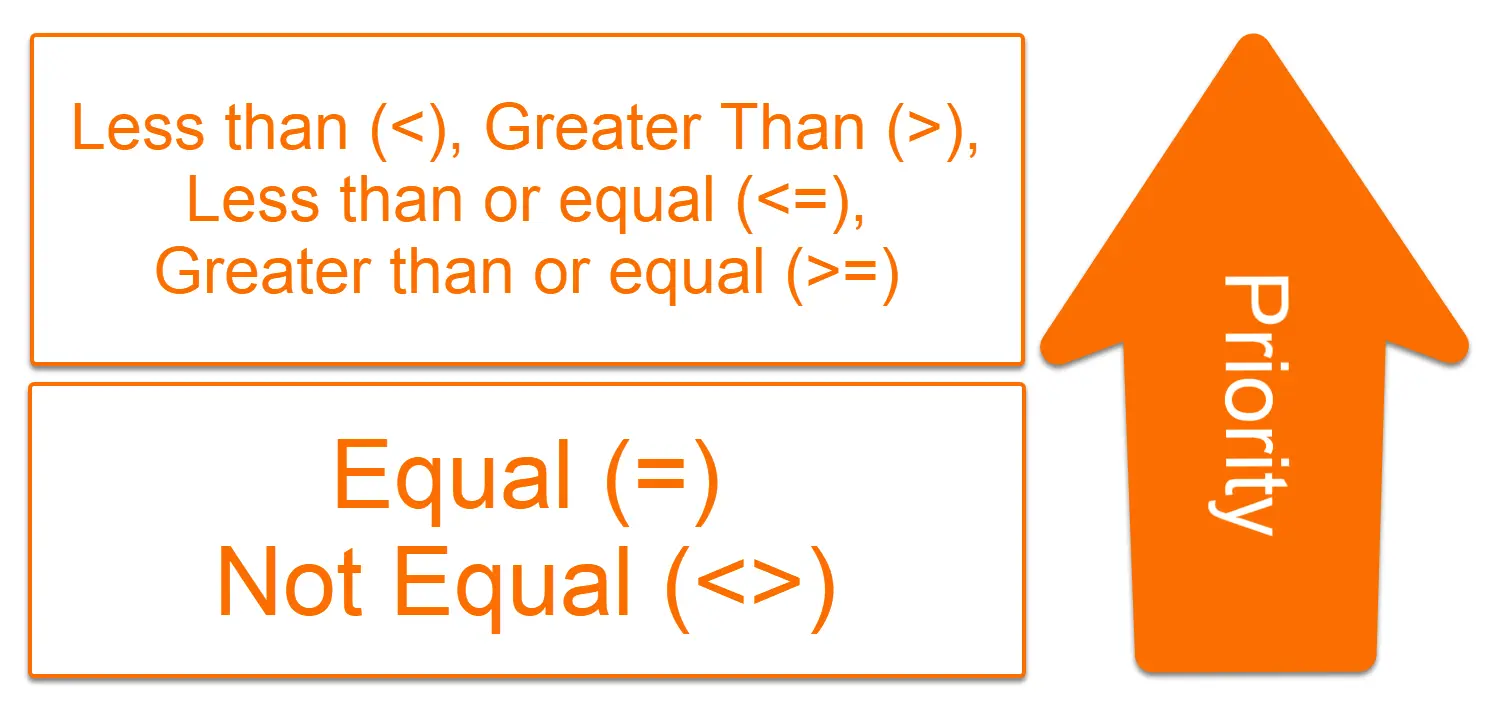

关系表达式中使用的运算符（按优先级顺序）是小于、大于、小于或等于、大于或等于、等于和不等于。

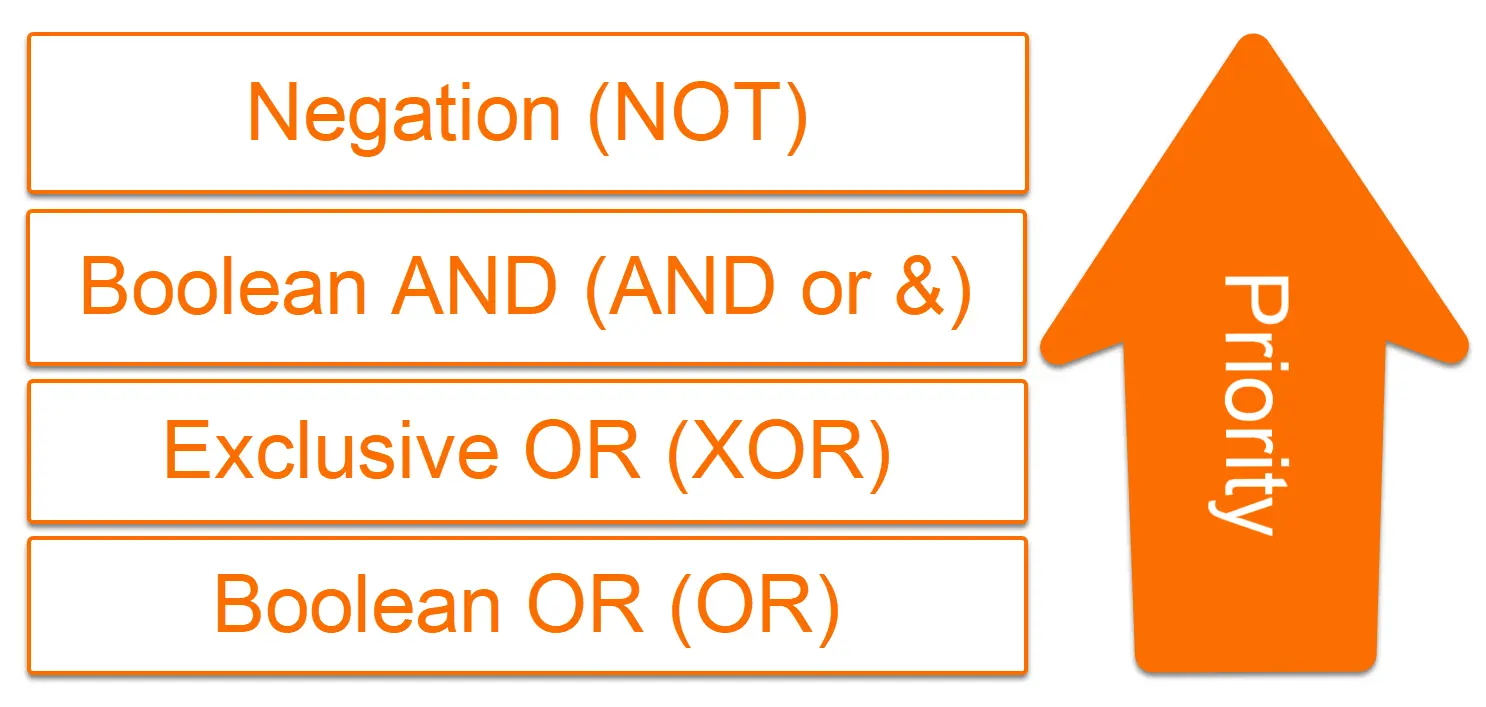

逻辑表达式中使用的运算符（按优先级顺序）是取反、布尔与、异或和布尔或。
首先评估算术运算符，然后是关系运算符，最后是逻辑运算符。同样重要的是要记住，无论何时看到括号中的操作，都应该首先评估。

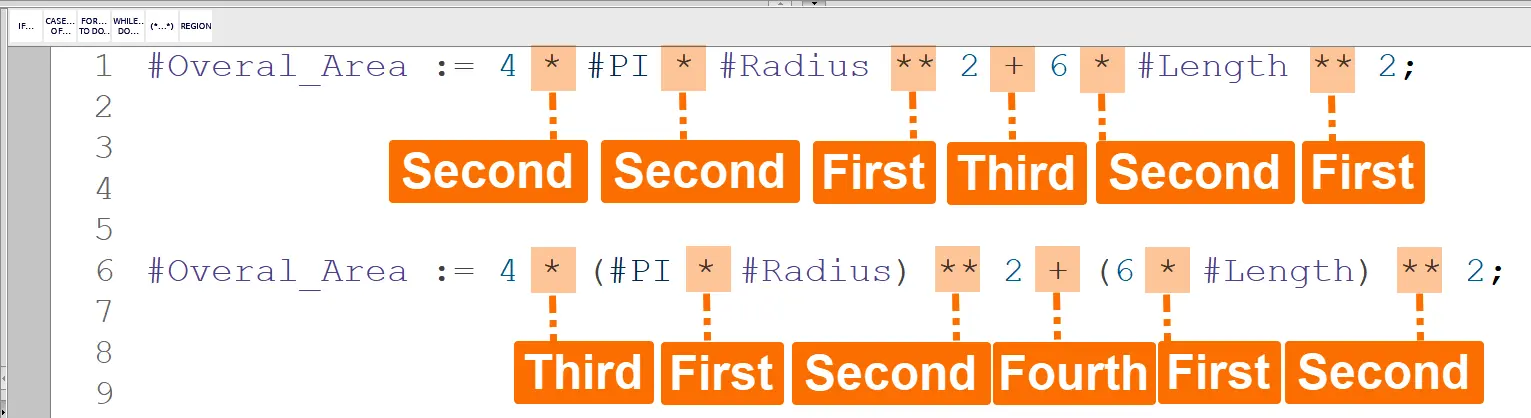

例如，如果您查看以下方程式，您将了解通过使用括号，可以更改优先级顺序，从而可以更改输出结果。
7、理解SCL中的值赋值

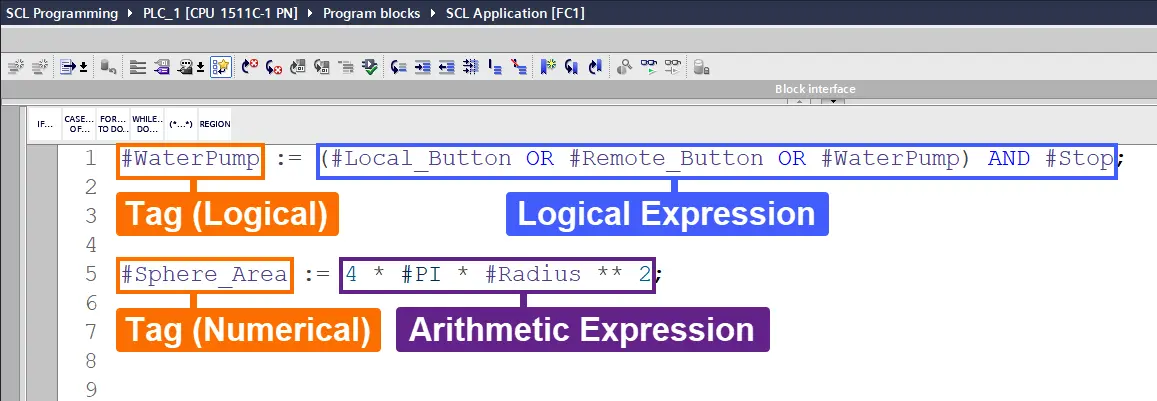

可以使用值赋值将表达式的值分配给标签，该值可以是算术和逻辑表达式中的数值或逻辑值。接受右侧表达式值的标签位于赋值运算符(:=)的左侧。

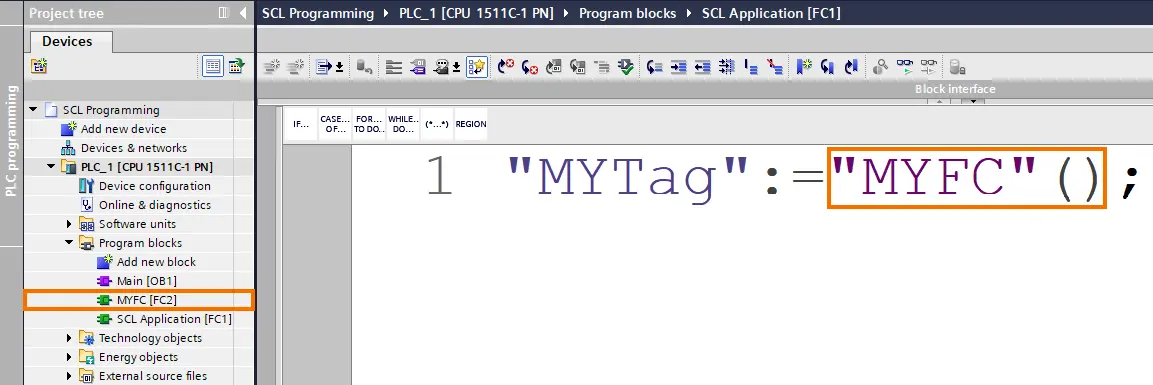

函数的名称也可以作为表达式给出。值赋值调用该函数，然后将函数值发送到左侧的标签。

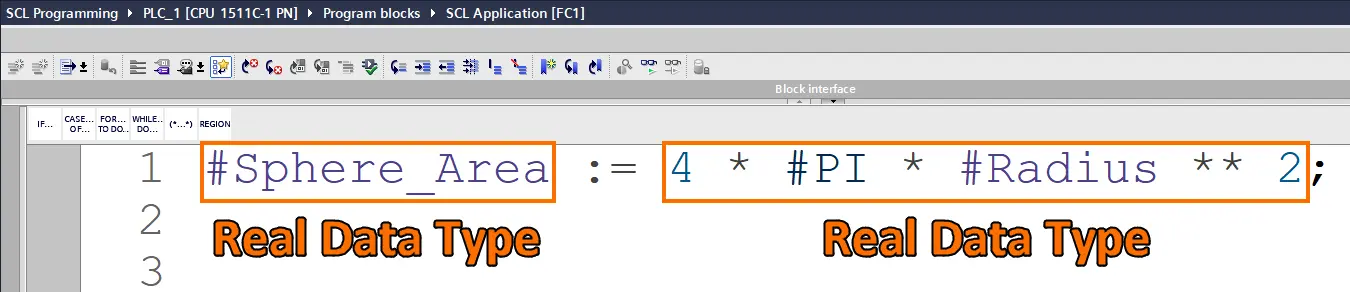

值赋值的数据类型由左侧的标签数据类型决定。此类型必须与右侧表达式的数据类型匹配。
处理编程值赋值时，以下选择可用：

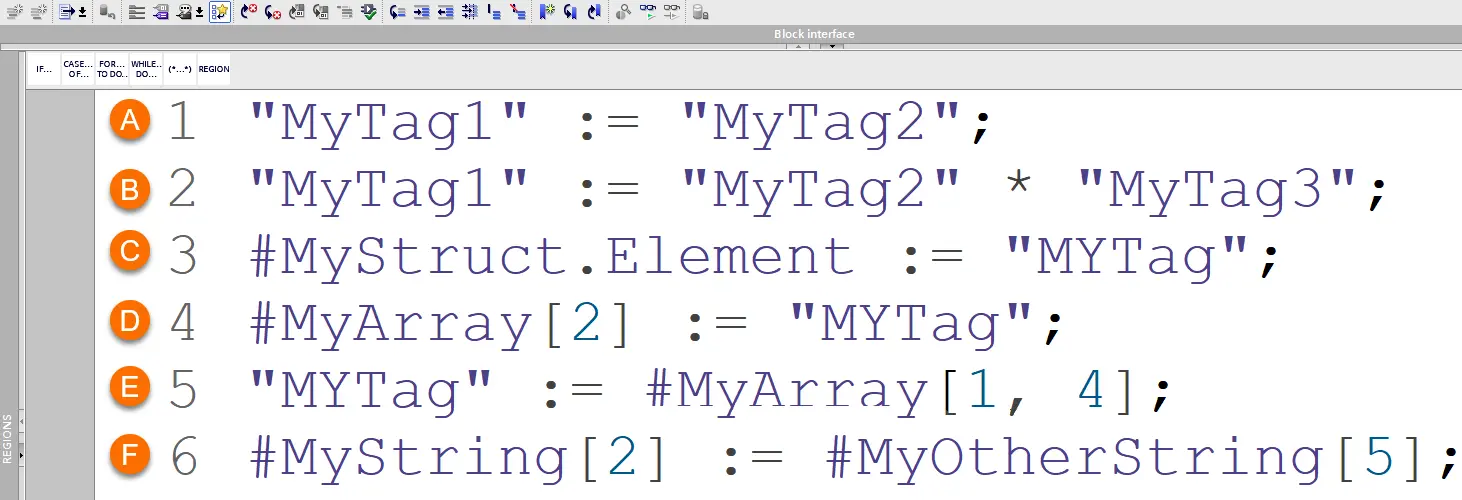

单值赋值：使用单值赋值时，标签或表达式仅分配给一个标签。您可以找到以下赋值：
- 标签的赋值
- 表达式的赋值
- 标签到结构元素的赋值
- 标签到数组元素的赋值
- 数组元素到标签的赋值
- 字符串元素到另一个字符串元素的赋值

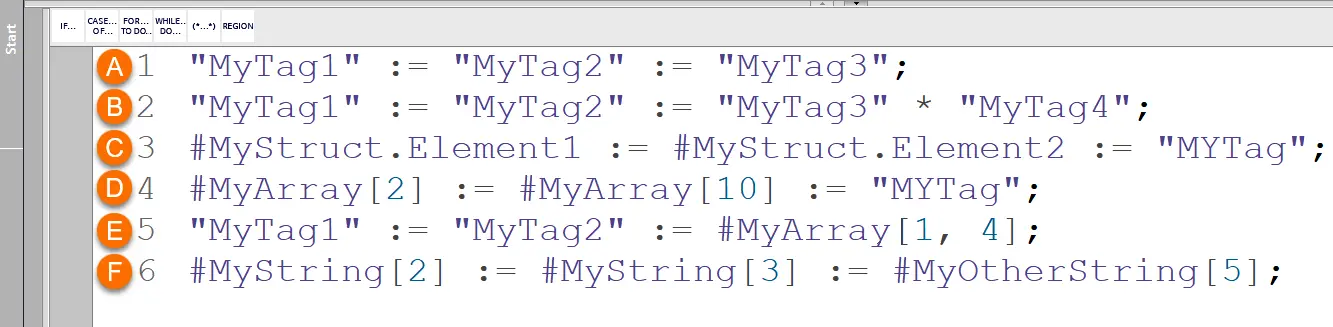

多值赋值：分配多个值时，可以通过单个指令执行多个赋值。例如，a := b := c; 等同于以下表示法：b := c; 和 a := b; 您可以找到以下赋值：
- 标签的赋值
- 表达式的赋值
- 标签到两个结构元素的赋值
- 标签到两个数组元素的赋值
- 数组元素到两个标签的赋值
- 字符串元素到两个字符串元素的赋值

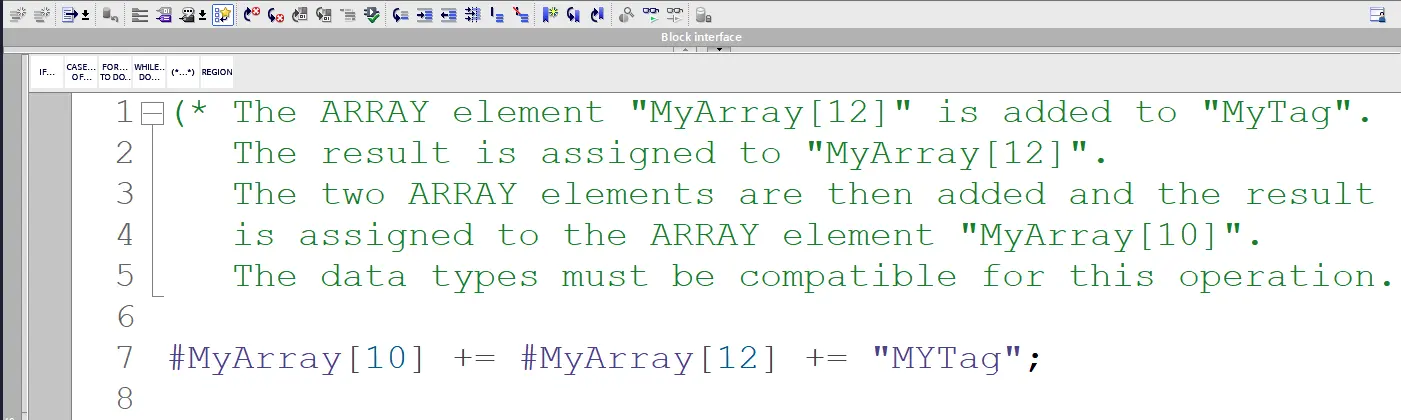

组合值赋值：在组合值赋值的情况下，加法(+)、减法(-)、乘法(*)和除法(/)运算符可以与赋值运算符结合使用。例如，a += b; 等同于以下表示法：a := a + b; 此外，您可以重复组合值赋值的赋值。例如，a += b += c *= d; 等同于以下表示法：c := c * d; 和 b := b + c; 和 a := a + b;
8、结束语
在本教程中，您学习了SCL元素、表达式功能、不同类型的表达式、运算符功能、不同类型的运算符、值赋值功能以及SCL元素中可用的不同类型的值赋值。
理解SCL编程元素对于开始使用结构化控制语言(SCL)的西门子PLC程序至关重要。
