PLC 编程远不只是把逻辑块串起来。做了 10 多年自动化工程师，我见过无数 PLC 项目——很多都有典型的毛病：

• 看不懂的变量名，比如 M0.0、DB1.DBX0.0 或 %MW100
• 编程语言混用——同一个项目里 LAD、FBD、STL、SCL 乱成一锅粥
• 文档缺失——最初的程序员早就离职了。

你知道吗？可以在TIA Portal中使用 逆向文档插件为PLC程序补上缺失的文档！

在这篇文章里，我分享在西门子 TIA Portal 中编写可维护 PLC 程序最重要的最佳实践。

目标读者

本文面向具备 TIA Portal 基础知识的 PLC 程序员。如果你是初学者，我建议先上一门 IEC 61131-3 基础课程。

1、为什么 PLC 编程需要最佳实践？

1.1 问题：遗留代码

我实践中的典型场景：

设备制造商打来电话："我们的产线停了，能帮帮忙吗？"

到现场后的残酷现实：

• 变量名像 M0.0、DB1.DBX0.0、%MW100——没人知道是什么意思
• LAD、FBD、STL、SCL 在同一个项目里混用
• 没有注释，没有结构
• 最初的程序员几年前就离开公司了

排查故障花了远超必要的时间，因为没人看得懂这段代码。

1.2 解决方案：专业化编程

结构化、可维护的 PLC 程序带来明显优势：

• 描述性变量名让排障更快
• 新程序员上手时间更短
• 更好的错误处理带来更少的停机时间

当现有程序正是上面这副模样时

下面这八项实践在新项目里可以从第一天就用起来——在一个已经生长了多年的程序里则需要回头改造，而这很少能在日常工作中顺带完成。结构、命名约定和一个带版本的块库，我会作为定义清楚的工作包来承接，必要时连同现有项目的代码审查一起做：TIA Portal PLC 编程服务。

2、最佳实践 1：始终遵循 IEC 61131-3 标准

IEC 61131-3 是 PLC 编程的国际标准：它统一定义了语言、数据类型和块类型。它的实际价值在于：按标准写出的代码，对下一个程序员来说依然可读。

2.1 五种编程语言概览

常见误区： SCL 和 ST 是同一种语言——SCL 是西门子对 Structured Text 的实现。把两者分开列等于一种语言数了两次，还通常把 IL 挤掉了。

我的建议

80% 的代码用 SCL/ST（逻辑、计算、顺序控制），只在简单联锁上用 LAD（例如急停逻辑）。控制回路用 FBD，复杂状态机用 SFC。

如果你希望把遗留系统里的LAD转成SCL，可以使用TIA Portal的 LAD2SCL 插件！

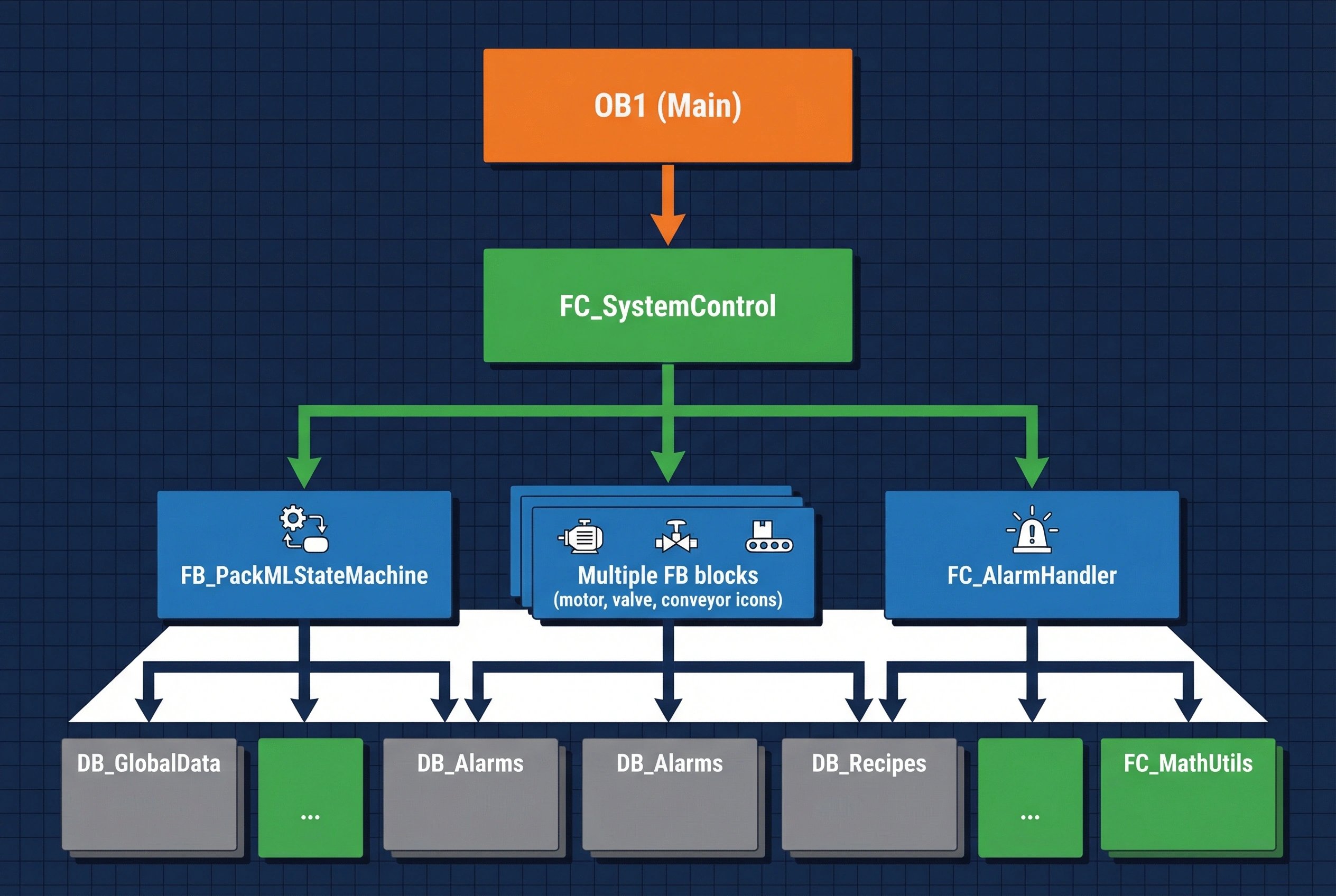

2.2 结构化编程：金字塔

OB1 (Main)
  └── FC_SystemControl (Operating modes)
       ├── FB_PackMLStateMachine (Sequential control)
       │    ├── FB_MotorControl (Component)
       │    ├── FB_ValveControl (Component)
       │    └── FB_ConveyorControl (Component)
       └── FC_AlarmHandler (Utility)

规则： 每一层只承担一项明确的职责。

3、最佳实践 2：建立命名约定

3.1 问题：变量名混乱

反面例子（来自实践）：

// ❌ BAD
M0.0    // What is this?
DB1.DBX0.0   // Which motor?
%MW100  // Temperature? Pressure?

正面例子：

// ✅ GOOD
bMotorPumpMainRun : BOOL;  // Main pump motor running
iTemperatureTank1 : INT;   // Tank 1 temperature in °C
rPressureSetpoint : REAL;  // Pressure setpoint in bar

3.2 标准化前缀（匈牙利命名法）

3.3 带前缀的输入/输出

// Inputs: ix (Input X)
ixMotorFeedbackRun : BOOL AT %I0.0;  // "x" = Bool
iwTemperatureSensor : WORD AT %IW0;   // "w" = Word

// Outputs: qx (Output X)
qxMotorStart : BOOL AT %Q0.0;
qwValvePosition : WORD AT %QW0;

一致性至上： 和团队敲定一种约定并写进文档。

工具支持

西门子 TIA Portal v18+ 提供 Code Quality Check，可自动检查命名约定。

4、最佳实践 3：正确使用功能块与函数

4.1 功能块 (FB) —— 有状态

什么时候用？

• 有状态的部件（电机、阀门、输送机）
• 告警处理
• 状态机

示例：电机控制

FUNCTION_BLOCK FB_MotorControl
VAR_INPUT
  bStart : BOOL;        // Start command
  bStop : BOOL;         // Stop command
  bFeedback : BOOL;     // Motor running feedback
END_VAR

VAR_OUTPUT
  qxStart : BOOL;       // Motor start output
  bRunning : BOOL;      // Status: Motor running
  bAlarm : BOOL;        // Fault active
END_VAR

VAR
  tDelayStart : TON;    // Start delay
  tTimeoutFeedback : TON; // Feedback timeout
  bAlarmLatched : BOOL; // Latched fault
END_VAR

// Program logic here...
END_FUNCTION_BLOCK

调用：

// In OB1 or FC
dbMotorPumpMain(
  bStart := bSystemRun AND NOT bEmergencyStop,
  bStop := bSystemStop OR bEmergencyStop,
  bFeedback := ixMotorPumpMainFeedback
);
qxMotorPumpMainStart := dbMotorPumpMain.qxStart;

4.2 函数 (FC) —— 无状态

什么时候用？

• 无状态的计算
• 量程换算
• 数学运算
• 工具函数

示例：温度量程换算

FUNCTION FC_ScaleTemperature : REAL
VAR_INPUT
  iwRawValue : INT;  // Raw sensor value (0-27648)
  rMinTemp : REAL;   // Minimum temperature (e.g., -50°C)
  rMaxTemp : REAL;   // Maximum temperature (e.g., +150°C)
END_VAR

// Scaling 0-27648 → rMinTemp to rMaxTemp
FC_ScaleTemperature := rMinTemp +
  (REAL#iwRawValue / 27648.0) * (rMaxTemp - rMinTemp);
END_FUNCTION

调用：

rTemperatureTank1 := FC_ScaleTemperature(
  iwRawValue := iwTempSensor1,
  rMinTemp := -50.0,
  rMaxTemp := 150.0
);

经验法则

调用之间有状态（记忆）吗？→ FB 是计算或工具函数？→ FC

5、最佳实践 4：按 NAMUR NE 107 做错误处理

NAMUR NE 107 是过程自动化中自监控与诊断的行业标准，在机械工程领域也已普及。

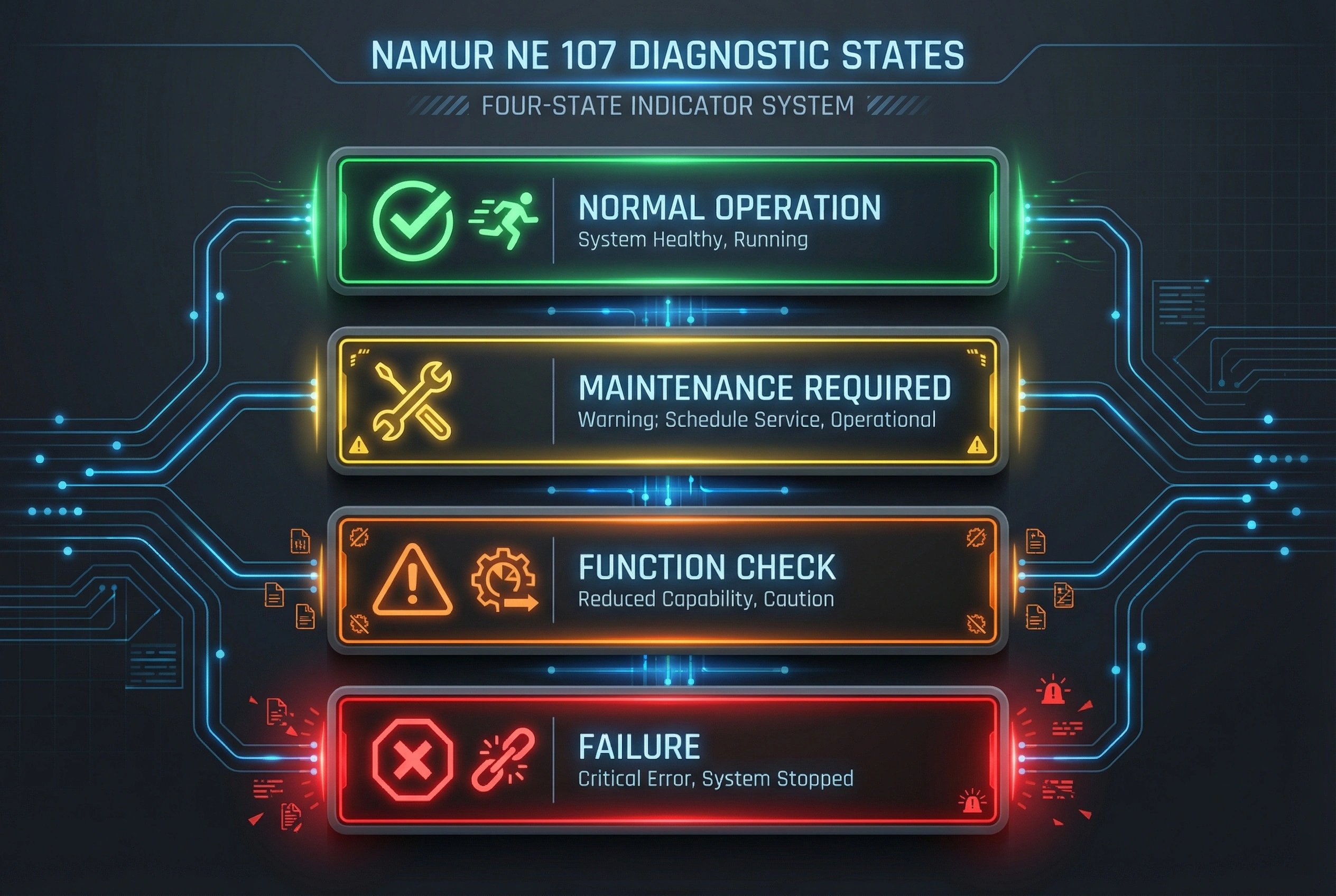

5.1 四种状态

5.2 用 FB_AlarmHandler 实现

FUNCTION_BLOCK FB_AlarmHandler
VAR_INPUT
  bTrigger : BOOL;          // Alarm trigger
  eAlarmLevel : INT;        // 1=Info, 2=Warning, 3=Error, 4=Critical
  sAlarmText : STRING[80];  // Alarm text
END_VAR

VAR_OUTPUT
  bAlarmActive : BOOL;      // Alarm is active
  bAckRequired : BOOL;      // Acknowledgment required
END_VAR

VAR
  bAlarmLatched : BOOL;     // Latched alarm
  dtTimestamp : DATE_TIME;  // Alarm timestamp
END_VAR

// Logic: Latch alarm, set timestamp, acknowledge if needed
IF bTrigger AND NOT bAlarmLatched THEN
  bAlarmLatched := TRUE;
  dtTimestamp := CURRENT_TIMESTAMP();
  bAlarmActive := TRUE;

  // Logging to HMI/SCADA
  // ...
END_IF;

bAckRequired := bAlarmLatched AND eAlarmLevel >= 3;
END_FUNCTION_BLOCK

最佳实践： 一个中央告警管理器收集所有告警，并打包发送给 HMI。

注意

每条告警都需要唯一 ID（例如 ALM-001），并在文档中有对应说明。

6、最佳实践 5：用 Git 做版本控制

是的，Git 对 PLC 代码同样管用！从 TIA Portal v18 起，集成变得简单多了。

6.1 配置：TIA Portal + Git

1. 启用 Multiuser Engineering

TIA Portal → Project → Properties → Multiuser Engineering → Activate

2. 以 Git 友好的格式保存项目

# .gitignore for TIA Portal
*.ap18
*.zap18
__OPNB*
*.bak

3. 初始化 Git 仓库

git init
git add .
git commit -m "Initial commit: TIA Portal project setup"

6.2 PLC 项目的分支策略

main (Production code)
  ├── develop (Development)
  │    ├── feature/motor-control-update
  │    ├── feature/add-safety-logic
  │    └── bugfix/alarm-text-typo
  └── hotfix/critical-emergency-stop-bug

工作流：

1. 创建特性分支：git checkout -b feature/new-conveyor-logic
2. 提交更改：git commit -m "Add conveyor start delay 2s"
3. 创建拉取请求（GitHub、GitLab）
4. 由第二位程序员做代码评审
5. 合并进 develop
6. 在开发 PLC 上测试
7. 发布分支 → main

优势

• 团队协作不丢数据
• 历史版本随时可取回
• 不同特性可并行开发
• 自动备份（GitHub、GitLab Cloud）

7、最佳实践 6：注释与文档

7.1 代码注释：三行规则

反例：

// ❌ Obvious, adds nothing
bMotorRun := TRUE;  // Start motor

正例：

// ✅ Explains WHY, not WHAT
// 2s delay due to pressure build-up in hydraulic circuit
// (See requirement REQ-HYD-012)
tDelayStart(IN := bStartRequest, PT := T#2S);
qxMotorStart := tDelayStart.Q;

7.2 文档标准

每个 FB/FC 都要有：

(*
  Name: FB_MotorControl
  Version: 1.2.0
  Author: David Prybisch
  Date: 2025-11-22

  Description:
    Standardized motor control with start delay,
    feedback monitoring and fault latching.

  Change History:
    v1.2.0 - 2025-11-22 - Added timeout monitoring
    v1.1.0 - 2025-10-15 - NAMUR alarm integration
    v1.0.0 - 2025-09-01 - Initial version
*)
FUNCTION_BLOCK FB_MotorControl
// ...
END_FUNCTION_BLOCK

系统架构用 UML 图：

用 PlantUML 或 Microsoft Visio 之类的工具把整体架构可视化。

8、最佳实践 7：测试与仿真

8.1 用 PLCSIM 仿真

西门子 PLCSIM Advanced 允许在没有物理硬件的情况下测试 PLC 程序：

工作流：

1. 在 TIA Portal 中开发 PLC 程序
2. 启动 PLCSIM Advanced 并加载项目
3. 通过监控表设置并检查变量
4. 系统性地测试顺序控制

优势：

• 尽早发现错误——在办公室而不是客户现场
• 新程序员可以放心测试
• 调试前先验证更改

小技巧

用 TIA Portal 的监控表系统性地强制置位输入/输出，检查程序行为。

9、最佳实践 8：性能优化

9.1 控制 CPU 占用率

常见的性能杀手：

1. 定时器/计数器太多 → 改用数组而不是单个变量
2. 实时循环里的字符串操作 → 挪到低优先级任务
3. OB1 里的复杂计算 → 改用循环中断 (OB35)

示例：基于数组的定时器管理

// ❌ BAD: 100 individual timers
VAR
  tMotor1 : TON;
  tMotor2 : TON;
  // ... 98 more timers
END_VAR

// ✅ GOOD: Array of timers
VAR
  atMotorTimers : ARRAY[1..100] OF TON;
END_VAR

// Call in loop
FOR i := 1 TO 100 DO
  atMotorTimers[i](IN := abMotorStart[i], PT := T#2S);
  aqxMotorStart[i] := atMotorTimers[i].Q;
END_FOR;

9.2 用多重实例优化内存

问题： 每个 FB 实例都消耗自己的 DB（实例 DB）。

解决方案： 对重复出现的块使用多重实例。

// FB_ConveyorLine contains 10x FB_MotorControl as multi-instance
FUNCTION_BLOCK FB_ConveyorLine
VAR
  Motor1 : FB_MotorControl;  // Multi-instance
  Motor2 : FB_MotorControl;
  // ...
END_VAR

// Create only ONE instance of FB_ConveyorLine
dbConveyorLine : FB_ConveyorLine;  // Saves 90% memory vs. 10 separate FBs

10、干净的代码在排障时能省多少

上面每一条最佳实践，最迟在产线停机、必须顶着压力找故障时回本。结构化工作的程序员不是漫无目的地"找"故障——而是逐层收敛：症状 → 受影响的块 → 信号路径 → 根因。当每个工艺段都封装在自己名副其实的 FB 里，你立刻就知道该查哪里，而不必在 OB1 的几千个网络里刨。

这就是前几章 FC/FB 分离、命名约定和清晰层级的实际回报：它们把几个小时的猜测变成几分钟的定向排查。

深入： 完整方法——从告警视图到块的五个步骤、合适的 TIA Portal 工具、为什么强制置位几乎从来不是答案、以及大多数问题背后的五类故障——见专栏文章 PLC 故障排查：5 步找到根因。

11、结论：专业的 PLC 编程物有所值

对结构化、可维护 PLC 程序的投入有多重回报：

• 描述性变量名和清晰结构让排障更快
• 新程序员上手时间更短
• 更好的错误处理带来更少的停机时间
• 全生命周期内维护更省力

11.1 下一个 PLC 项目的检查清单

• 命名约定已与团队商定并成文
• 层级化程序结构已规划（UML 图）
• 遵循 IEC 61131-3 标准
• 已按 NAMUR NE 107 实现告警管理
• Git 仓库已建立、.gitignore 已配置
• PLCSIM 仿真已准备就绪
• 代码评审流程已建立
• 文档（FB 头、系统架构）已编写

下一步

从小处着手：拿一个现有项目，按这些最佳实践重构一个 FB。投入的时间（2-4 小时）会在下一次排障时回本。

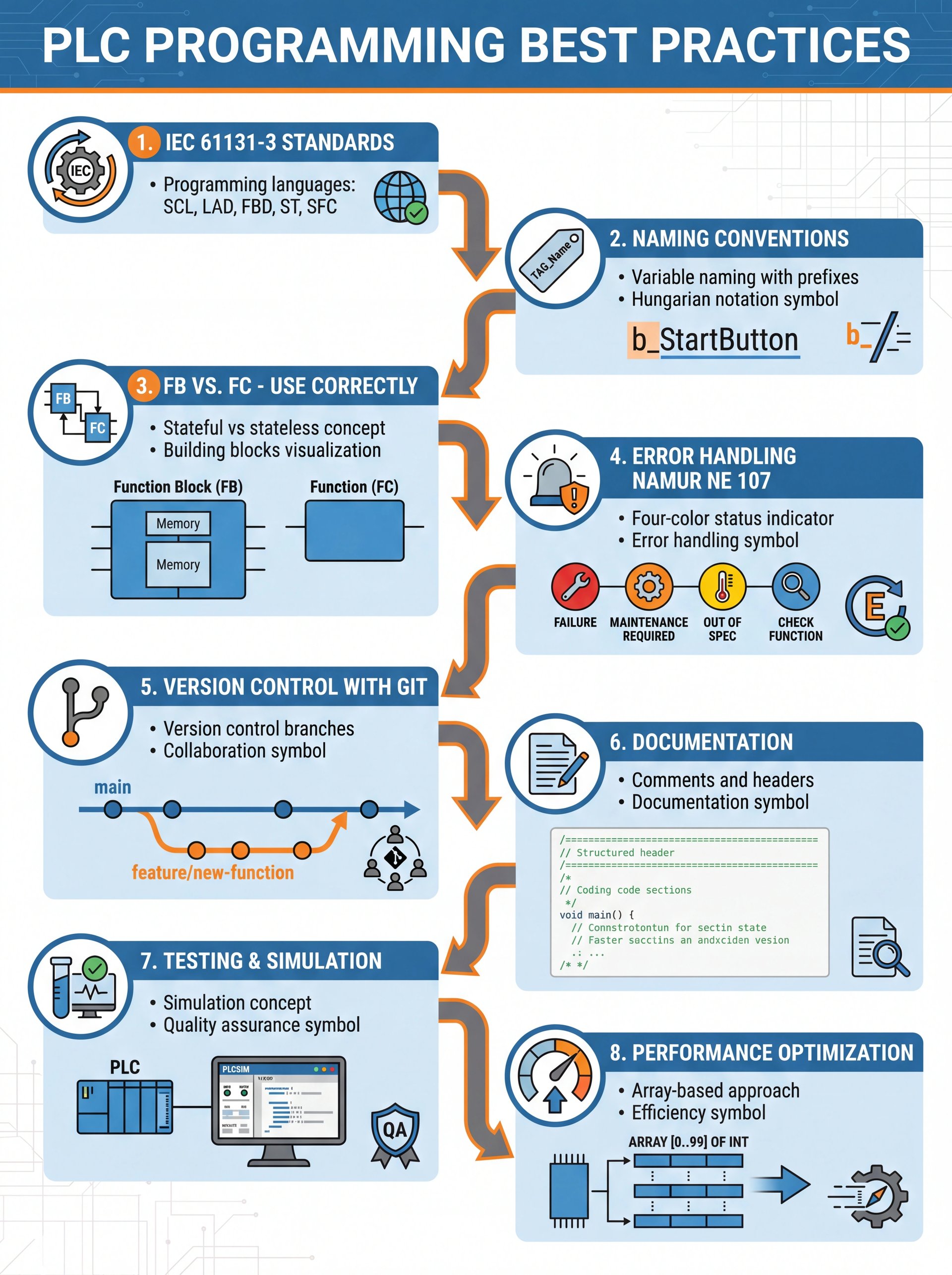

12、信息图：PLC 最佳实践一览
