软件系统的可视化表示
软件图表是帮助人们理解、设计、沟通和维护软件系统的可视化表示。
AI模型价格对比 | AI工具导航 | ONNX模型库 | Vibe Coding教程 | PLC在线仿真器 | Tripo 3D | Meshy AI | ElevenLabs | KlingAI | ArtSpace | Phot.AI | InVideo
与其阅读数千行代码,一张精心选择的图表可以在几秒钟内传达大局观——或关键细节。
将它们视为以下人员之间的沟通工具:
- 开发者 ↔ 开发者
- 开发者 ↔ 架构师/技术负责人
- 开发者 ↔ 产品经理/利益相关者
- 现任 ↔ 未来的开发者(维护和入职)
1、C4 vs UML
UML(统一建模语言) 是一个正式的ISO标准,包含14种图表类型——类图、序列图、用例图、活动图、组件图、部署图等等。
C4模型 是Simon Brown创建的轻量级架构思维框架。它将架构组织为四个抽象层次:

C4不替代UML——它使用不同的视角。你可以使用UML符号、Mermaid、简单的方框和箭头或任何你喜欢的工具来绘制C4图表。模型定义的是抽象层次,而不是符号。
2、实用的图表建议
使用C4作为主要/默认语言 来处理你交给开发者的几乎所有内容:
- 上下文图 ——每个功能规范中必填(显示新连接器在大局中的位置),是一个高层可视化,将系统显示为单个过程,并说明它如何与外部实体交互。
- 容器图 ——显示内部的主要可部署/可运行单元——构成系统的应用程序、数据库、服务、API和队列。
- 序列图 (用Mermaid绘制,不是完整的UML)——序列图是交互图,详细说明操作如何执行。它们捕获协作上下文中对象之间的交互。序列图以时间为中心,通过使用图表的垂直轴表示时间来可视化显示交互的顺序,即发送什么消息以及何时发送。
- 数据流框 (规范模型→映射→客户形状)——非常C4风格,不是严格的ERD/UML。数据流图(DFD)是一种图形工具,用于表示数据如何在系统中移动
仅在真正需要时添加UML元素 (并明确指出它们):
- 如果流程有10+个复杂分支/错误情况,使用详细的 UML序列图
- 如果你正在显著更改内部领域模型类,使用 UML类图
- 对于转换引擎内部的复杂编排逻辑,使用 UML活动图
一到三张清晰的图表胜过十五张技术上正确但难以阅读的图表。如果一张图表比它描述的代码更难阅读,就简化它。
3、上下文图
上下文图 (也称为0级数据流图)是一个高层可视化,将系统显示为单个过程,并说明它如何与外部实体交互。

核心思想 很简单:你将系统绘制为单个形状(通常是圆形或圆角矩形),并显示与之交互的所有外部内容。你故意忽略系统内部的内容——那是后续更详细图表的内容。
三个要素:
- 系统 ——在中心绘制为一个单元。在此级别,其内部是一个黑盒。
- 外部实体 ——向系统发送数据或从系统接收数据的人员、组织或其他系统。它们位于系统边界外部。
- 数据流 ——显示系统与每个外部实体之间移动的信息的箭头。每个箭头都标记了它携带的数据。
为什么使用它?
上下文图非常适合项目的开始,因为它们回答:"谁与这个系统通信,他们发送/接收什么?"它们足够简单,非技术利益相关者也能理解,并且有助于确定范围——什么在内,什么在外。
关键规则: 外部实体永远不会相互链接,只能链接到系统。如果客户直接与供应商通信,那超出了你的系统范围,不会出现在这里。
4、容器图

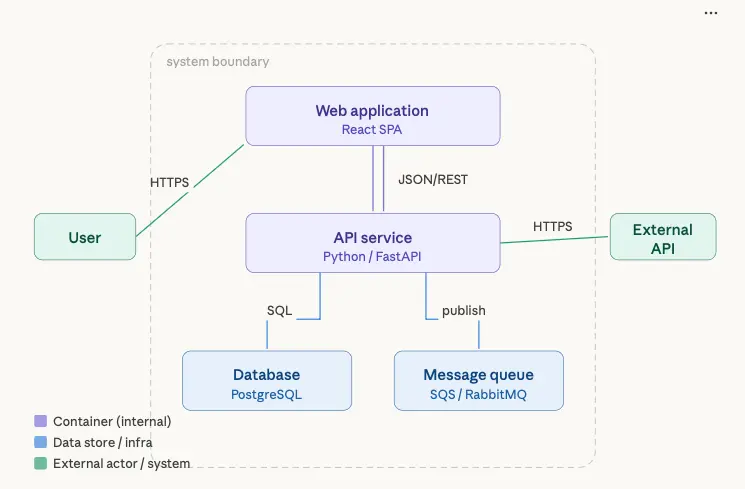

容器图 是C4第2级。它打开上下文图的系统边界,显示内部的主要可部署/可运行单元——构成系统的应用程序、数据库、服务、API和队列。

核心组件
- 系统边界: 图表显示你正在建模的软件系统内部的容器。
- 容器: 每个主要可部署单元显示为一个方框。关键示例包括:
- 服务器端Web应用程序 (例如Java Spring Boot、Node.js API)
- 客户端Web应用程序 (例如React、Angular、Vue.js应用程序)
- 移动应用程序 (例如iOS或Android应用程序)
- 微服务
- 数据存储 (例如PostgreSQL数据库、MongoDB)
- 文件系统 (例如Amazon S3存储桶)
- 关系: 容器之间的箭头显示交互和依赖关系,并标记通信协议(例如"通过(JSON/HTTPS)进行API调用"、"从(JDBC)读取/写入")。
- 外部人员和系统: 第1级图中的用户和外部系统也会显示,说明它们如何与系统内部的容器交互。
容器图回答的三个问题:
- 这个系统的可部署部分是什么?
- 每个部分运行在什么技术上?
- 它们如何通信(HTTP、SQL、异步队列等)?

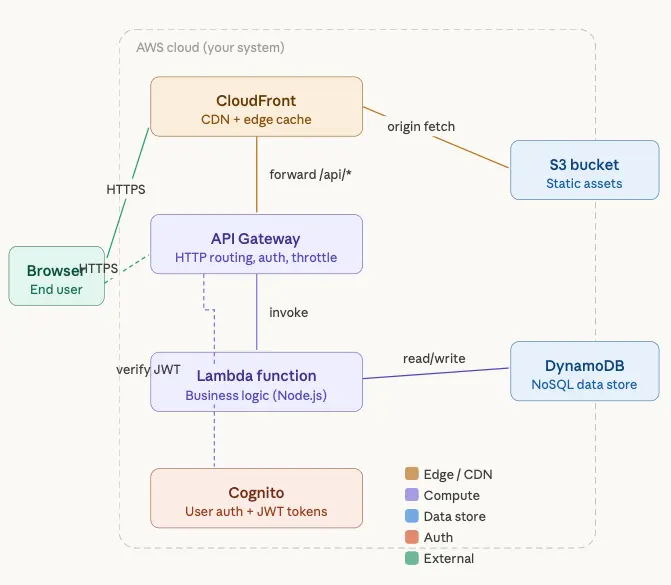

以下是使用AWS Lambda、API Gateway和CloudFront作为核心容器的容器图。


每个元素代表什么:
- 紫色方框 ——应用程序容器(服务、前端、工作者)
- 蓝色方框 ——数据存储和基础设施(数据库、队列、缓存)
- 青色方框 ——边界外的外部参与者或系统
- 虚线矩形 ——系统边界(你的团队拥有的部分)
- 标记协议的箭头 ——容器之间的通信契约
关键规则: 箭头标记的是通信机制,而不是数据。箭头上是"JSON/REST"或"SQL"——而不是"发送用户数据"。数据详细信息属于下一层的序列图。
以下是每个容器如何发挥作用:
CloudFront(边缘/CDN) 位于最前面。来自浏览器的每个请求首先到达CloudFront。静态资源(HTML、CSS、JS、图像)在边缘缓存并直接从S3提供。动态API调用(任何匹配/api/*的内容)被转发到下游。这就是系统全球快速的原因——大多数用户永远不会到达你的源服务器。
API Gateway 接收转发的动态请求。它处理HTTP路由(哪个路径去哪里)、速率限制/节流,并调用Cognito授权器在任何业务逻辑运行之前验证JWT令牌。将它视为Lambda函数的"前门"。
Lambda 包含你的实际业务逻辑——完全无状态且无服务器。它仅在被API Gateway调用时运行,并向DynamoDB读取/写入数据。因为它是无状态的,所以它随需求自动扩展。
Cognito 是身份验证服务。API Gateway在每个受保护的请求上将其作为自定义授权器调用——如果JWT无效或过期,请求在Lambda唤醒之前就被拒绝。
两个数据容器(S3 + DynamoDB) 显示为独立的容器,即使它们是托管的AWS服务——它们仍然是具有自己生命周期、访问策略和扩展行为的独立可部署单元。
虚线箭头表示异步或旁路流(JWT验证、非缓存路由的直接浏览器到API调用)。单击任何容器可进一步探索。
5、数据流图

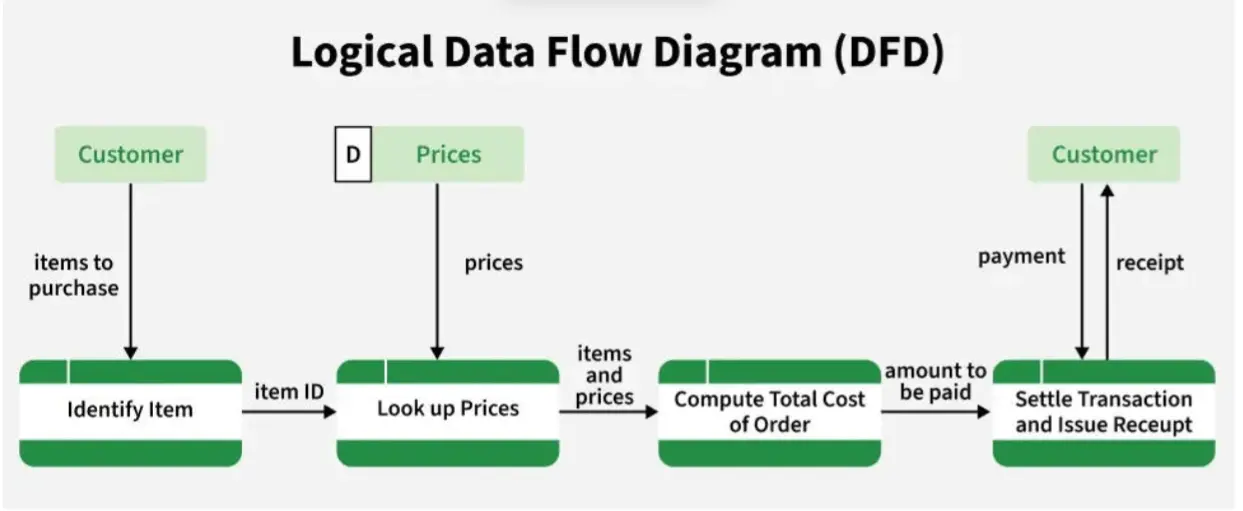

数据流图(DFD)是一种图形工具,用于表示数据如何在系统中移动。它显示数据输入、输出、数据存储和转换数据的过程。DFD提供了系统功能的高层概述,由于其简单性和清晰性,被广泛用于结构化分析中,适用于技术和非技术用户。

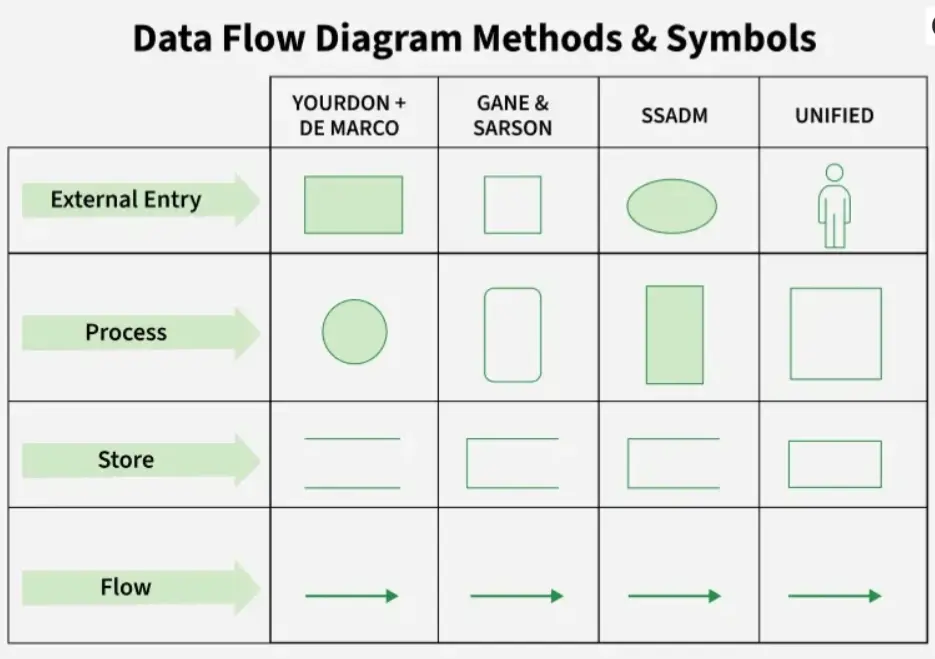

DFD由四个主要组件组成,它们共同表示系统内的数据流动:

过程
表示系统中由于过程函数而发生的从输入到输出的转换。
- 符号: 圆形或圆角矩形
- 示例: "验证用户"、"生成账单"
数据流
显示过程、实体或数据存储之间的信息移动。箭头符号是数据流的符号。应为流分配一个相关名称,以确定移动的信息。
- 符号: 箭头
- 每个流应代表一种数据类型。
数据存储(仓库)
表示数据存储的位置以供将来使用。两条水平线表示存储的符号。仓库不仅限于数据文件,它可以是任何东西,如装有文档的文件夹、光盘、文件柜。
- 符号: 两条水平线
- 示例:数据库、文件系统、文档文件夹
外部实体(终止符)
与系统交互的边界外的人员或系统。例如,它可以是银行等组织、客户等人群或同一组织的不同部门,这些不是模型系统的一部分,而是外部实体。建模的系统也与终止符通信。

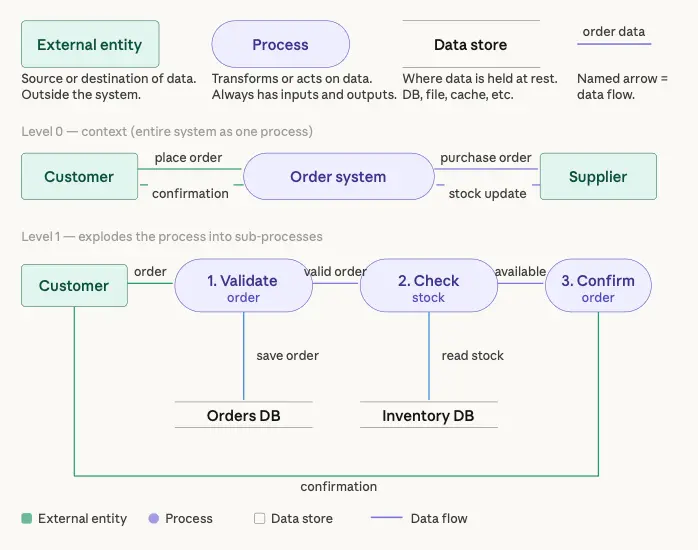

上面显示的两个级别:
0级 (上下文)将整个系统视为单个过程——与C4上下文图相同。它只显示进入和退出系统边界的内容。
1级 将该单个过程分解为其子过程,显示数据如何在它们之间内部移动以及每个过程读取或写入哪些数据存储。

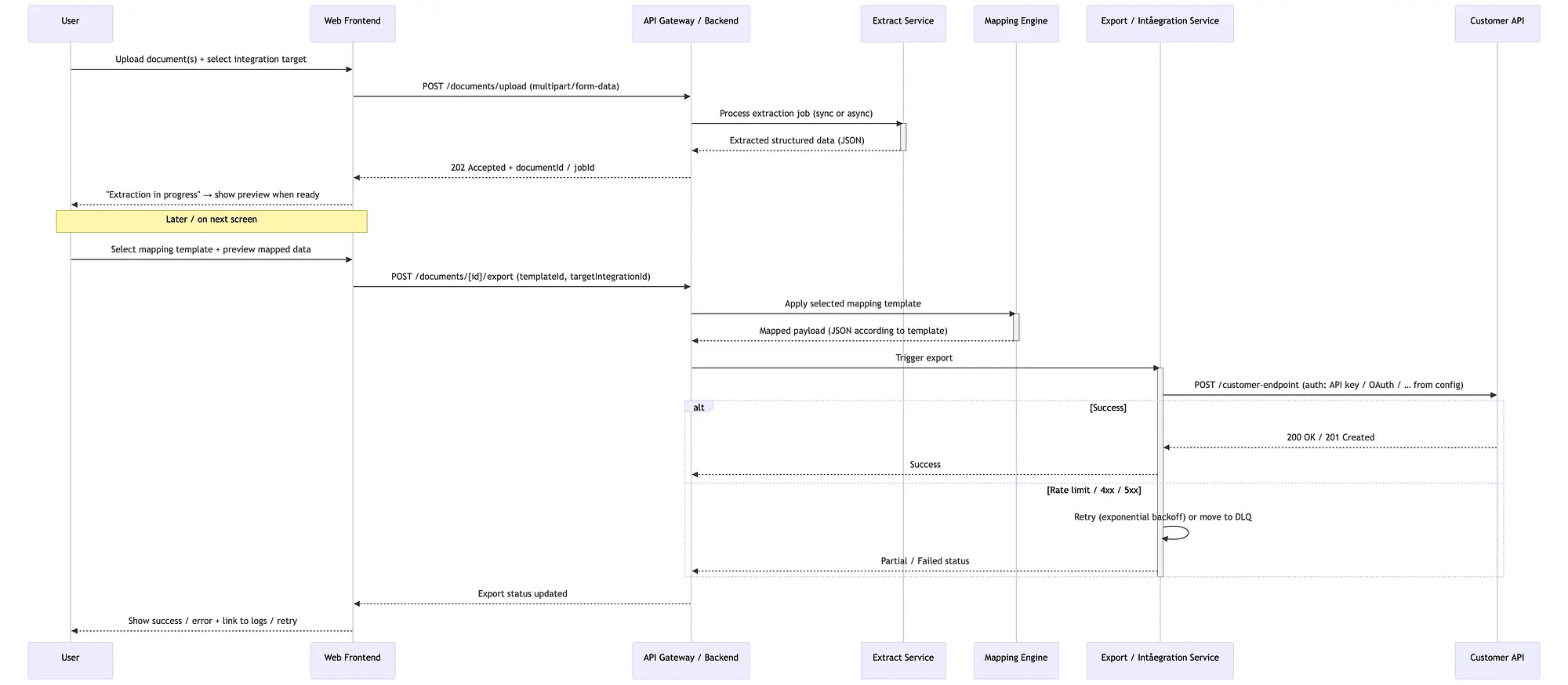

6、序列图(C4动态图)
序列图是交互图,详细说明操作如何执行。它们捕获协作上下文中对象之间的交互。序列图以时间为中心,通过使用图表的垂直轴表示时间来可视化显示交互的顺序,即发送什么消息以及何时发送。

序列图的目的
- 建模系统中活动对象之间的高层交互
- 建模实现操作的协作中对象之间的交互
- 可视化动态行为: 序列图描述对象或系统如何以顺序方式相互交互,使动态过程和工作流更容易理解。
- 清晰沟通: 它们提供了一种直观的方式来传达系统行为,帮助团队理解复杂交互而无需深入代码。
- 设计系统架构: 它们有助于定义系统中各种组件或服务如何通信,这对于设计复杂的分布式系统或面向服务的架构至关重要。
7、工具参考
Excalidraw:
快速草图、功能规范、白板会议
draw.io:
通用、免费、离线工作、可导出
Miro:
协作会议、领域映射、研讨会
Mermaid:
图表即代码——版本控制、GitHub原生
Lucidchart: 专业文档,强大的ERD和UML支持
